2.3风机结构与特点
风机为双吸入、双支承结构，由电动机通过弹性套柱销联轴器驱动风机。风机主要由叶轮、机壳、进风口、进气箱、调节门、传动部分、等组成。
2.3.1叶轮：叶轮为后倾单板型叶片焊接于弧形轮盖与平板形轮盘中间，叶轮的材质为(HG60)，采用专用耐磨电焊条堆焊耐磨层，延长了叶轮使用寿命。叶轮材料在进厂后，理化室都要100%地取样作化学性能和机械性能检验，符合设计要求再投入生产。叶轮在组焊时，所有焊缝经着色检验，确保叶轮的焊接质量。叶轮焊接后必须消除残余应力，否则，会因残余应力的逐渐释放引起变形和振动，严重影响风机安全平稳运行，导致停机或破坏。我公司拥有Φ4000 × 2000的井式退火炉一座，用于Φ3500以下叶轮焊接后进行整体退火消除残余应力处理，消除率可达70-90%。同时使焊缝中残留的氢逸出，避免发生延迟裂纹，稳定叶轮结构尺寸，最大限度地减少叶轮在实际运行中的变形，确保风机安全平稳运行。我公司拥有300kg至30T各种型号规格的硬、软支承动平衡机，可对全系列风机进行精确动平衡试验，其平衡精度品质等级G5.6，达到或优于部颁标准。叶轮的强度计算采用了“ANSYS”有限元结构分析软件（该软件是目前世界上最先进的强度计算软件之一，计算精度高，并且能精确计算出叶轮上每一点的应力分布），提高了风机的设计精度和可靠性。
2.3.2主轴：该风机主轴采用45整体锻造，在主轴上整体锻制有一个法兰，用其与叶轮配合，并用高强度螺栓与之联结，做到联结可靠，运行平稳。严格控制材质（化学成分）、机械性能、热处理（调质）的规范、并进行超声波探伤检查。风机主轴按使用的载荷，主轴的强度、刚性，径向、轴向振动应力及扭转应力、取临界转速高于最大工作转速的1.3倍，作为必要的条件等技术要求进行设计，以确保其安全可靠性。临界转速计算采用的是“DyRoBeS”软件，进行转子的结构形状、不平衡反应、临界转速计算、扭转及轴向振动等转子动力学动态特性分析。为风机转子的平稳、可靠运行提供了有力的保障。
主轴及叶轮等旋转零件的无损探伤：我公司拥有完善的无损探伤手段和先进的检验标准，在工件制造过程中，根据加工性质焊缝部位不同分别采用，“X”射线、超声波、着色和磁粉探伤。叶轮和主轴在制造过程中均要进行多次探伤检查，确保制造质量。

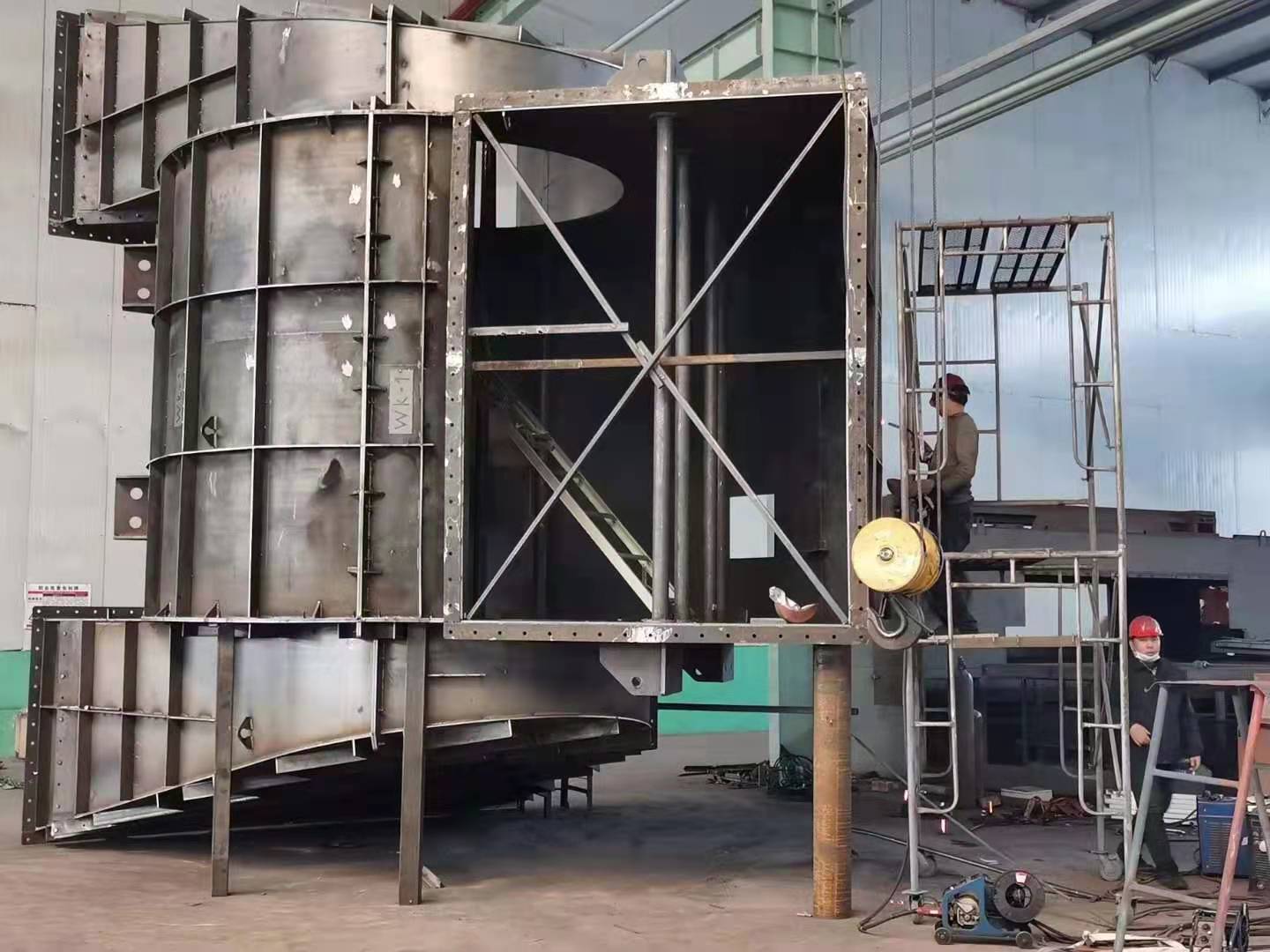

2.3.3机壳：机壳是用低合金高强度钢板（16Mn）焊接而成的蜗形体，机壳两侧焊有井式加强筋板，增强了机壳的刚性。机壳采取法兰联结的剖分式结构，剖分位置合理，无需全部拆除进出风口管道就能方便吊出转子，减少维修的工作量。机壳上设有人孔门，便于观察和检修。
2.3.4进气箱：进气箱为钢板焊接结构，材料为低合金高强度钢板（16Mn），布在机壳两侧。进气箱外部焊有井字格加强筋，内部焊有支撑板，增强了进气箱的刚性。进气箱制成剖分型式，便于安装和检修。在进气箱的主轴通过处，设置有特殊的浮动密封，在机壳受热膨胀后，可以自动定心，起到良好的密封作用，消除了风机运行时，因机壳受热膨胀引起的轴封与主轴不同心而产生的轴封磨损，大大地提高了轴封的密封性能，延长了轴封的使用寿命，降低了气体的泄漏。
2.3.5进风口：为收敛流线形的整体结构，材质为低合金高强度钢板（16Mn），用螺栓固定在机壳入口侧；与轴向平行的截面为曲线形状，能使气体顺利进入叶轮，且损失较小。
2.3.6调节门：风机配有进口差动导叶调节装置。此调节装置能进行使用工况的微量、缓慢、平稳调节，其调节方式是：开启调节装置时，先逐渐打开两个叶片后，再打开剩下的几个叶片，至最后所有的叶片全部打开。采用上述调节方法后，可扩大风机的工况使用范围，适应管网系统的各种变化，达到提高风机的实际运行效率，节约能源，降低系统运行成本的目的。调节门由电动执行器操作和控制，可对风量进行微量调节，并设开度指示，可实现手动和电动操作，并可输出4～20mA远传信号。
2.3.7传动组：由主轴、轴承箱、联轴器等组成。防漏油轴承箱为两个独立的枕式轴承箱结构、水冷式，用铸铁HT250制成。为了防止因主轴的轴向受热膨胀而顶坏轴承箱，轴承箱设计分为定位轴承箱和非定位轴承箱两种。定位轴承箱设在驱动端，由轴承箱侧盖的插入部份，对轴承的外圈进行轴向固定，从而达到转子定位的目的。非定位轴承箱设在非驱动端，轴承箱侧盖的插入端留出了足够的安装间隙，以容纳主轴的轴向热膨胀量。轴承箱内装的滚动轴承（22340CC/W33/C3），轴承测温用液体压力式热电阻温度计，即可现场显示又可远传。轴承箱上部设有通气塞减小了轴承箱里的微正压保证不漏油，防尘性能好。轴承箱采用迷宫式密封，彻底防止漏油。风机运转时，轴承位的均方根振动速度值≤6.3mm/s，保证风机安全运行。循环水通过输水管在轴承箱内轴承部位流动，降低轴承温度。冷却水温＜32℃，水压0.2～0.3MPa，耗水量0.5～1m3/h。
2.4 风机主要零部件材质
机壳：16Mn
轴承箱：HT250
叶轮：HG60+耐磨焊条
主轴：45
滚动轴承：22340CC/W33/C3）
2.5 机组布置与联接
2.5.1机组布置
轴承箱—风机—轴承箱—‖—电动机
风机机组布置为单层布置，电机、风机布置在地面平台上。
2.5.2机组联接：电机与风机之间采用弹性套柱销联轴器联接。
