案例介绍

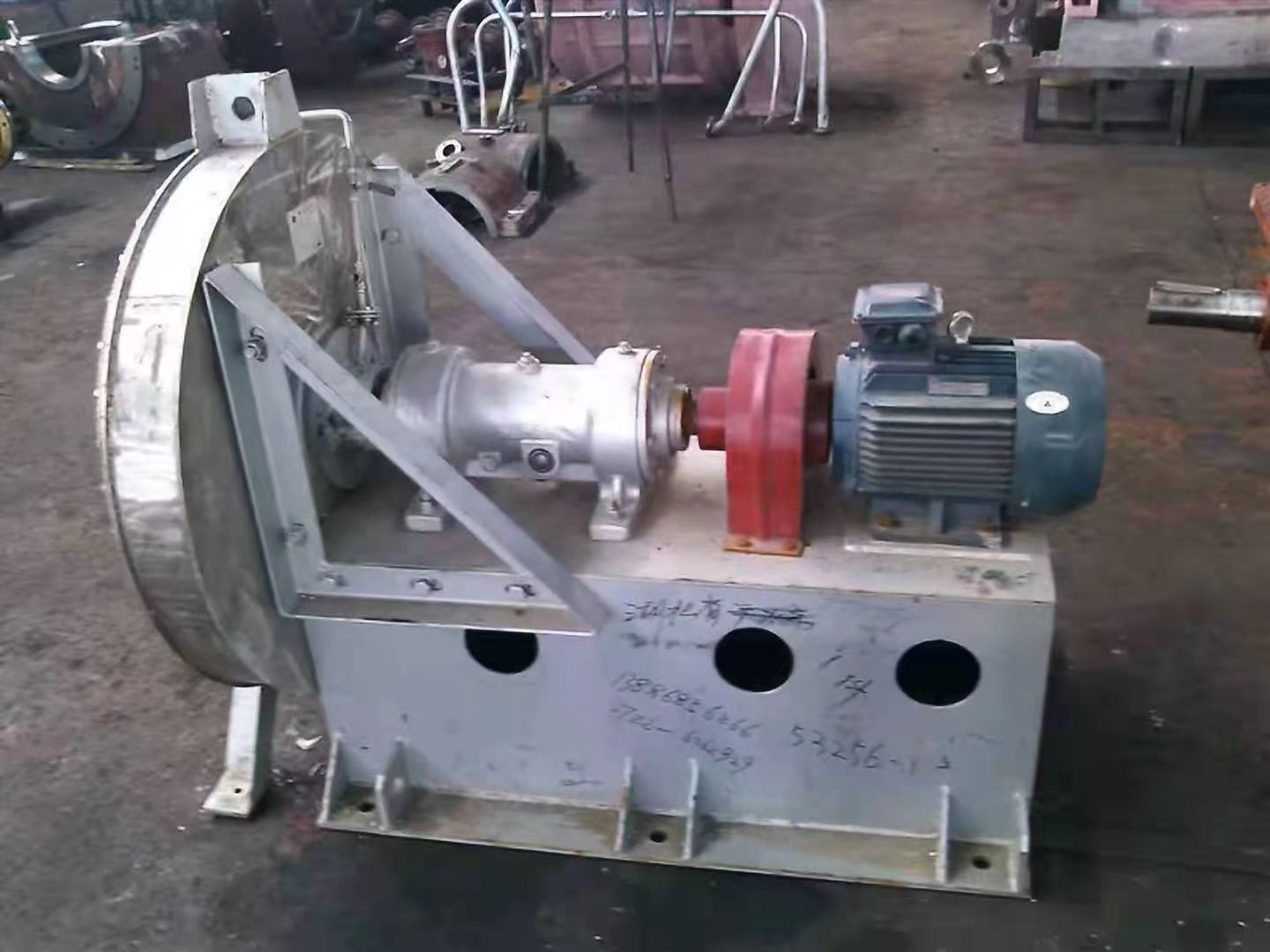

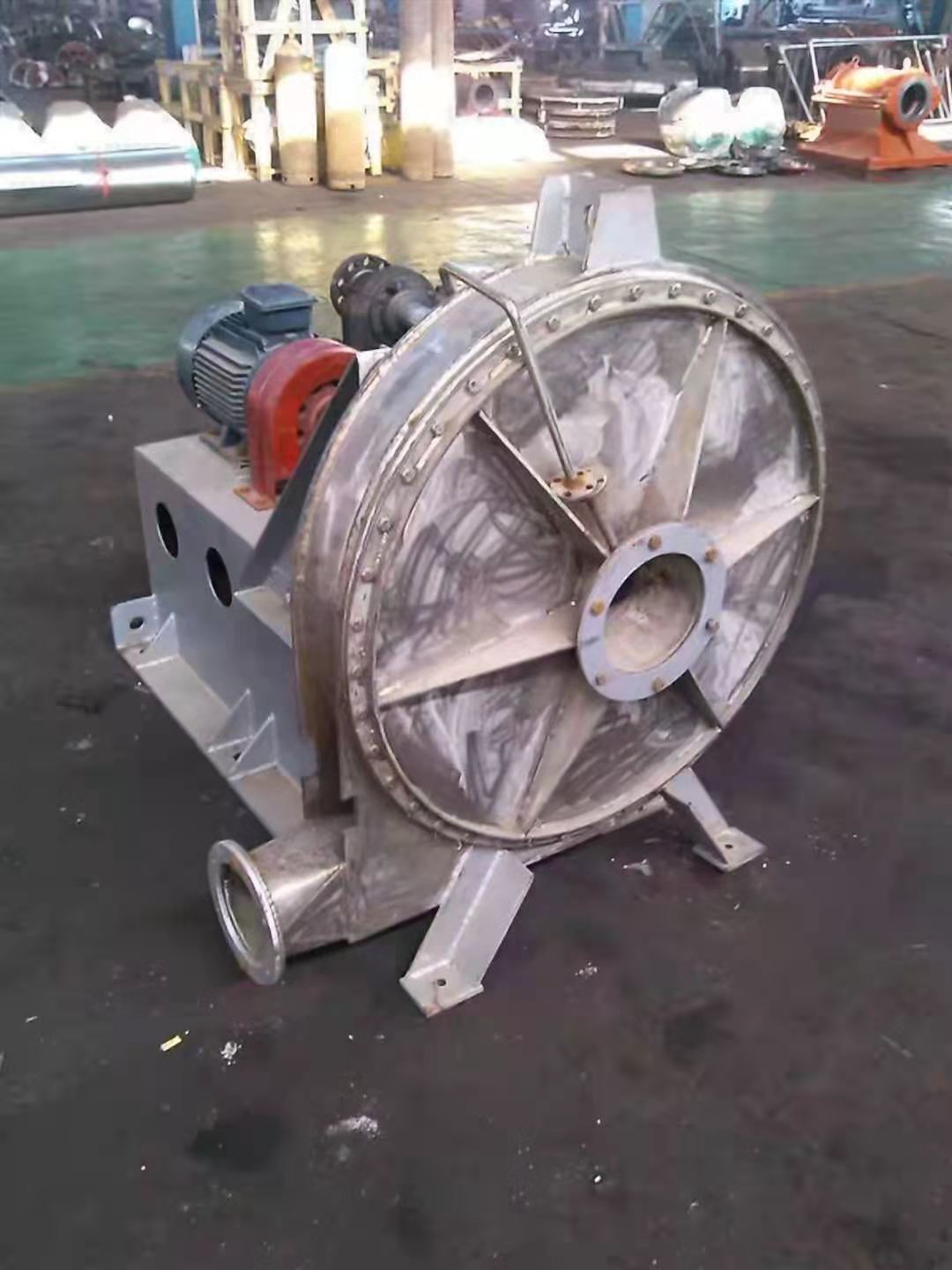

3.1再生风机型号：F8-09№9D，左90°，配套电机：变频电机Y180M-2-22kW/380V, 防护等级IP55，绝缘等级F，西门子；

 3.2 输送介质：再生气，密度0.54 kg/m3，具有腐蚀、磨蚀性，温度280~350℃，平均温度320℃；

 3.3 介质成份：SO2:14%  CO2:7%  O2:10.8%   CO:0.2% N2:40% H20:28%  尘：100mg/m3；

 3. 4 流量：4390 m3/h，全压：8140Pa，转速：2900r/min，当地大气压：93kPa；

 3. 5 风机性能要求:曲线平坦，临界点流量远离1/4转速区，动平衡等级为4级；

 3. 6 风机轴封泄露量零泄漏。风机噪声（3）≤85dB(A)；

 3. 7 使用寿命不少于10年（连续运转不小于8000小时）；

3. 8 结构件：叶轮（316L），轴（35CrMo）风机壳体、消音器采用316L不锈钢，叶轮及机壳均采取耐磨措施，采用SKF（2316）轴承。风机底部带排水口，且排水口接管上设置(DN25)阀门，材料均为316L。带轴承座冷却水配对进出口法兰和视流器及配对法兰。冷却水进水压力0.1~0.3MPa,冷却水进水温度≤35℃,流量1.0~1.5t/h。

 3. 9 供货范围：风机、电机、消音器、配对进出口法兰、紧固件、齿环+负压密封+氮气加压密封件，进出口不锈钢软连接、整体支架，地脚螺栓。

 3.10 风机防腐等级WF1。产品金属表面喷漆除锈；涂装30μm底漆两遍，再涂装30μm蓝色407漆两遍。电机与风机为同一色标。
