案例介绍

1.1 排蒸汽风机的功能

排蒸汽风机（下文中简称风机）的功能是将连铸机二冷室内的水蒸气与空气的混合气通过管道抽出并通过管道排到厂房外。

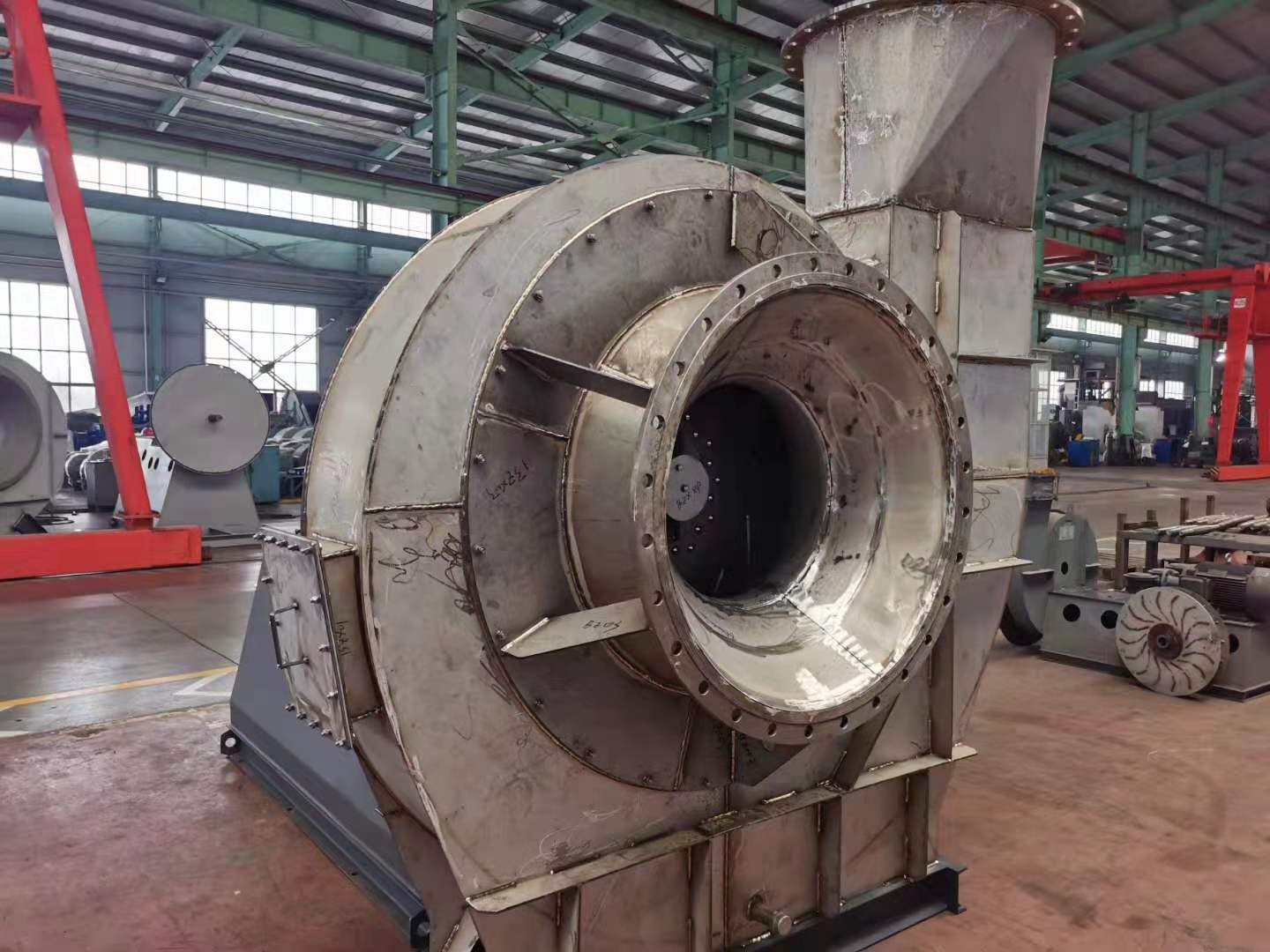

1.2 风机的基本结构及主要部件

基本结构：离心式、单吸（轴向进风）、单悬臂轴，风机可制成顺时针和逆时针旋转及不同的出口方向。

主要部件：主要由叶轮（不锈钢材质）、机壳（不锈钢材质）、主轴、轴承箱、轴端密封、联轴器及保护罩、电动机、整体支架及减震器、进出口补偿器（带配对法兰及连接件，一端与风机进出口法兰配对，另一端与管道相连）、入口手动调节风门（壳体、叶片及内部构件为不锈钢材质）等组成。

1.3 风机工况

1.3.1 风机相关外部基本条件

风机电控系统配有软启动装置以控制电机启动电流。

1.3.2 工作制度

正常工作时为连续工作，一般其况下每连续工作5-100小时停5-30分钟；风机检修测试时最大每小时启动次数≤4次，最短启动间隔时间≥5分钟。

1.3.3 排混合气工况

排混合气工况是指风机启动后且连铸机以正常浇铸速度铸坯时的工况。该工况下风机所排气体为水蒸汽与空气的混合气，具体情况如下：

序号	名目	参数或说明	备注
	使用地大气压力	100880Pa	年平均气压，使用地河南周口
2.	流体种类	水蒸汽和空气的混合物，风机入口处水蒸汽体积占比约50-70%
3.	入口流体温度	80-95℃
4.	入口流体密度	0.80-0.84Kg/m3
5.	入口流量	120000 m3/h±5%	指单台风机流量
6.	全压	≥2500 Pa	在140000 m3/h流量及流体温度为20℃的条件下计算的全压为2500 Pa。
