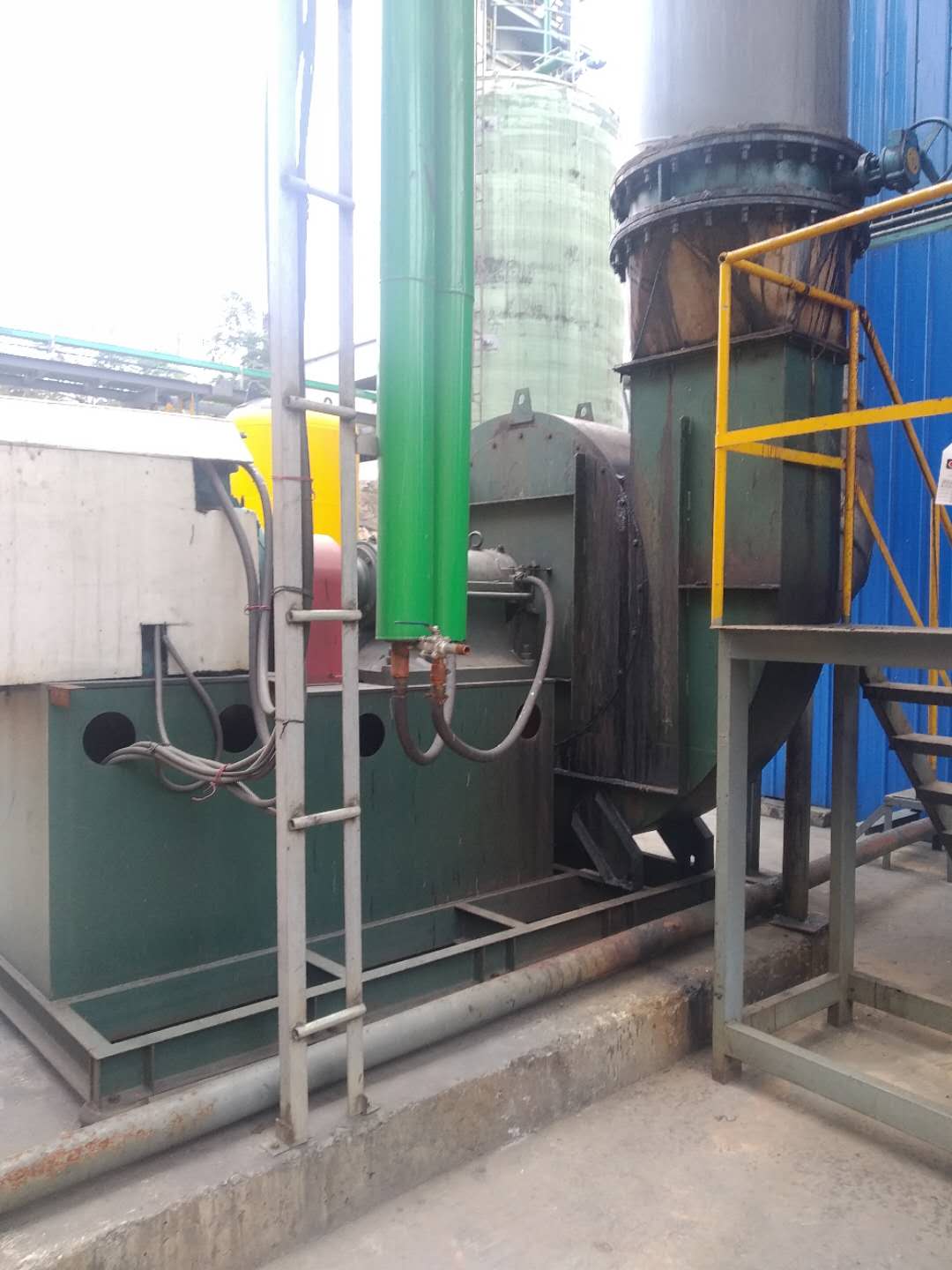

案例介绍

一、风机的用途
Y6-51系列一次、二次除尘风机,系我公司采用引进英国豪登西洛哥公司风机专有技术,结合我公司几十年的除尘风机生产经验,并应用我公司引进美国北方工程研究公司(MREC)流体机械气动设计技术软件,进行改进设计、制造的新一代除尘气风机产品。该型风机采用了先进的防磨和防粘附技术,以及新型的密封技术,和特殊的防处理等多项光进技术的运用,使该系列风机具有耐磨、防粘附,防腐蚀,高效率,低噪声,无泄漏,结构合理,性能稳定,运行平稳可常的特点,可在含尘浓度较大、及较严重以及输送有气体的条件下使用。该系列除尘风机输送的介质为腐蚀性化工尾气、电厂除尘烟气等，风机前必须加装除尘装置,使进入风机的介质中含尘量尽量减少,以保证风机的正常使用。

二、风机的型式
1该系列风机为单吸入悬臂结构,D式传动型式。
三、主要组成部分的结构特点
风机主要由叶轮、机壳,进风口,密封装置,电机,传动部分,调速装置,润滑装置,电控柜等组成。
叶轮
叶轮采用高效的后向叶片焊接面成。在叶片上工作面及非工作面经过我公司专用技术特殊处理,有效的解决了风机叶轮的磨损、粘附及蚀。叶轮用高强度合金钢制作，材料本身及叶轮各焊缝均经过严格的无损探伤,并且经过消除内应力热处理及动平衡校正,为安全运行提供了可靠保证。

机壳

机壳采用高强度低合金结构钢焊接而成。为了增加机充的刚性,在机壳表面焊有“井”字形加强筋板,消除了出于机売刚性不足面引起的振动。为了使于作常规检查和清除叶轮粉尘粘附,在机壳设有密封性能良好的检修门.另外我们还增加了风机在低速状态下的雾沖水装置,可有效的降低叶轮的粘附为了便于起吊和安装转子,机売设计成剖分结构,为保证剖分面不泄漏,机壳作了防变形处理和严格的气密性试验。
进风口
收放式流线的进风口制成整体结构,用螺栓固定在风机入口侧。
4、密封装置
在风机的主轴与机売两側板之间装有国外进口的氮气加压密封,密封内的悄性气体压力高于机売内的煤气压力,能有效的阻止机売内煤气向外泄露,具有很高的密封可幕性,满足风机在各种使用状态下的密封要求。
5,电机:采用dUBT4隔燥等级的高压电机
6,传动部分
风机主轴采用优质钢材制造而成。主轴按最高温度,最大转矩条件下进行设计,工作转速远小于临界转速,保证主轴具有足够的刚度及可靠性滑动轴承箱采用引进技术、采取"高位油箱一一循环油强制润滑"复合润滑方式,循环润滑油靠稀油站提供。如果遇到意外停电事故或油站短时故障,油站不能提供润滑油时、高位油箱可在短时内向轴承提供一定量的油,而不至于使轴承受到损坏,为轴承的可靠运转提供了保障。
6,调速装置
可根据用户的不同需要,选配以下调速装置
(1)液力偶合器:液力偶合器主要用来讲行风机的无级调速
(2)、变调速:通过变频调速的方式实现风机的无调速。
7、电控柜:电控柜可实现机组的显示,监控,调节、连锁,报警及远距离传送信号,操作方便,自动化程度高。它是包括风机、电机,液力側合器、稀油润滑站等所有外配套的全部控制功能在内的集中控制。
四、订货须知
用户应写明
(1)风机的名称、用途
(2)风机型号
(3)风机的旋转方向(顺旋或逆旋)及进、出口角度
(4)性能参数:流量、压力、输送气体种类及成分,工作温度及其变动范围,气体密度(和相对应的气体状态参数)、当地大气压(破海披高度)。进口压力,工作转速等等。

5)需要制造厂供应的外配套范围(如电机,稀油站、联轴器、膨胀节、液力偶合等调速装置、油冷却器、密封装置,电控柜及测控仪表装置等等)。以及外配套的型号、供货厂家及其它主要性能指标)其它特殊的要求(如耐磨、防腐蚀、防腐等等)。
