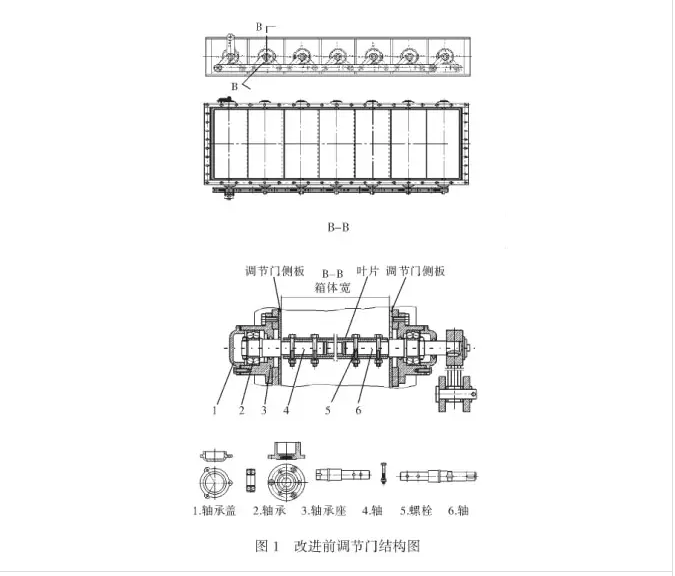

F式离心通风机调节门，原来调节叶片转轴两端均采用滚动轴承支撑，结构复杂，制造周期长，生产成本高，其具体结构图见图 1 。2 　结构对比

　　（ 2 ）　在改进后的结构中，用一根叶片芯轴代替了原结构的两根（叶片）轴，叶片与轴的连接用数个塞焊点代替了原结构的数个螺栓连接，在保证连接强度的前提下，尽可能地简化了装配工艺。

3 　结论

　　对于 F 式离心通风机调节门，改进后的结构在完全满足通风机工作要求的情况下，降低了产品成本、减轻了产品质量，是经过实践验证的一种切实可行的结构改进方案，适合在 F 式离心通风机中应用推广。
