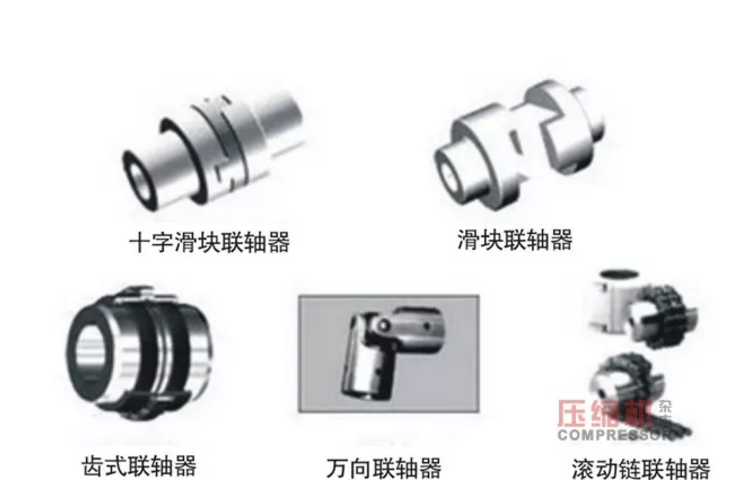

轴每旋转一周，弯矩作用方向就交变一次，因此，偏角不对中增加了转子的轴向力，使转子在轴向产生工频振动。平行偏角不对中是以上两种情况的综合，使转子发生径向和轴向振动。轴承不对中实际上反映的是轴承座标高和轴中心位置的偏差。

轴承不对中使轴系的载荷重新分配。负荷较大的轴承可能会出现高次谐波振动，负荷较轻的轴承容易失稳，同时还会使轴系的临界转速发生改变。



3

轴弯曲和热弯曲

轴弯曲是指转子的中心线处于不直状态。转子弯曲分为永久性弯曲和临时性弯曲两种类型。

转子永久性弯曲是指转子的轴呈永久性的弓形，它是由于转子结构不合理、制造误差大、材质不均匀、转子长期存放不当而发生永久性的弯曲变形，或是热态停车时未及时盘车或盘车不当、转子的热稳定性差、长期运行后轴的自然弯曲加大等原因所造成。

转子临时性弯曲是指转子上有较大预负荷、开机运行时的暖机操作不当、升速过快、转轴热变形不均匀等原因造成。

转子永久性弯曲与临时性弯曲是两种不同的故障，但其故障的机理是相同的。转子不论发生永久性弯曲还是临时性弯曲，都会产生与质量偏心情况相类似的旋转矢量激振力。




4

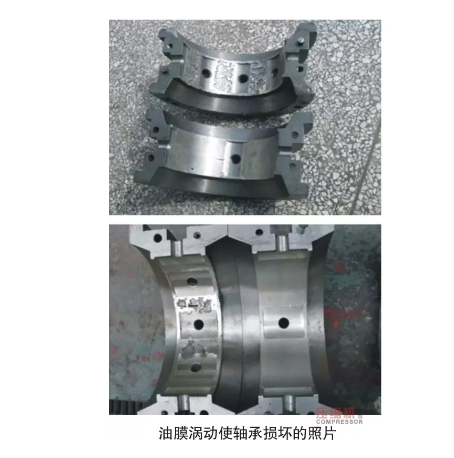

油膜涡动和油膜振荡

油膜涡动和油膜振荡是滑动轴承中由于油膜的动力学特性而引起的一种自激振动。

油膜涡动一般是由于过大的轴承磨损或间隙、不合适的轴承设计、润滑油参数的改变等因素引起的。根据振动频谱很容易识别油膜涡动，其出现时的振动频率接近转速频率的一半，随着转速的提高，油膜涡动的故障特征频率与转速频率之比也保持在一个定值上始终不变，常称为半速涡动。

油膜涡动和油膜振荡是两个不同的概念，它们之间既有区别，又有着密切的联系。

当机器出现油膜涡动，而且油膜涡动频率等于系统的固有频率时就会发生油膜振荡。油膜振荡只有在机器运行转速大于二倍转子临界转速的情况下才可能发生。当转速升至二倍临界转速时，涡动频率非常接近转子临界转速，因此产生共振而引起很大的振动。通常一旦发生油膜振荡，无论转速继续升至多少，涡动频率将总保持为转子一阶临界转速频率。



转子发生油膜振荡时一般具有以下特征：

①时间波形发生畸变，表现为不规则的周期信号，通常是在工频的波形上面叠加了幅值很大的低频信号；

②在频谱图中，转子的固有频率ω0处的频率分量的幅值最为突出；

③油膜振荡发生在工作转速大于二倍一阶临界转速的时候，在这之后，即使工作转速继续升高，其振荡的特征频率基本不变；

④油膜振荡的发生和消失具有突然性，并带有惯性效应，也就是说，升速时产生油膜振荡的转速要高于降速时油膜振荡消失的转速；

⑤油膜振荡时，转子的涡动方向与转子转动的方向相同，为正进动；

⑥油膜振荡剧烈时，随着油膜的破坏，振荡停止，油膜恢复后，振荡又再次发生。如此持续下去，轴颈与轴承会不断碰摩，产生撞击声，轴承内的油膜压力有较大的波动；

⑦油膜振荡时，其轴心轨迹呈不规则的发散状态，若发生碰摩，则轴心轨迹呈花瓣状；

⑧轴承载荷越小或偏心率越小，就越容易发生油膜振荡；

⑨油膜振荡时，转子两端轴承振动相位基本相同。





5

蒸汽激振

蒸汽激振产生的原因通常有两个，一是由于调节阀开启顺序的原因，高压蒸汽产生了一个向上抬起转子的力，从而减少了轴承比压，因而使轴承失稳；二是由于叶顶径向间隙不均匀，产生切向分力，以及端部轴封内气体流动时所产生的切向分力，使转子产生了自激振动。

蒸汽激振一般发生在大功率汽轮机的高压转子上，当发生蒸汽振荡时，振动的主要特点是振动对负荷非常敏感，而且振动的频率与转子一阶临界转速频率相吻合。在绝大多数情况下（蒸汽激振不太严重）振动频率以半频分量为主。

在发生蒸汽振荡时，有时改变轴承设计是没有用的，只有改进汽封通流部分的设计、调整安装间隙、较大幅度地降低负荷或改变主蒸汽进汽调节汽阀的开启顺序等才能解决问题。



6

机械松动

通常有三种类型的机械松动。

第一种类型的松动是指机器的底座、台板和基础存在结构松动，或水泥灌浆不实以及结构或基础的变形。

第二种类型的松动主要是由于机器底座固定螺栓的松动或轴承座出现裂纹引起。

第三种类型的松动是由于部件间不合适的配合引起的，这时的松动通常是轴承盖里轴承瓦枕的松动、过大的轴承间隙或者转轴上的叶轮存在松动。这种松动的振动相位很不稳定，变化范围很大。松动时的振动具有方向性，在松动方向上，由于约束力的下降，将引起振动幅度加大。



7

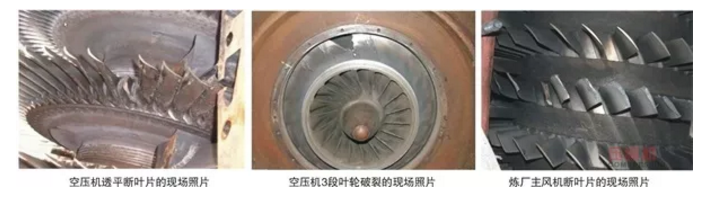

转子断叶片与脱落

转子断叶片、零部件或垢层脱落的故障机理与动平衡故障是相同的。其特征如下：

①振动的通频振幅在瞬间突然升高；

②振动的特征频率为转子的工作频率；

③工频振动的相位也会发生突变。




8

摩擦

当旋转机械的旋转部件和固定部件接触时，就会发生动、静部分的径向摩擦或轴向碰摩。这是一个严重的故障，它可能会导致机器整个损坏。在摩擦产生时通常分为两种情况：

第一种是部分摩擦，此时转子仅偶然接触静止部分，同时维持接触仅在转子进动整周期的一个分数部分，这通常对于机器的整体来说，它的破坏性和危险性相对比较小；

第二种，特别是对于机器的破坏性效果和危险性来说就是更为严重的情况了，这就是整周的环状摩擦，有时候也称为“全摩擦”或“干摩擦”，它们大都在密封中产生。在整周环状摩擦发生时，转子维持与密封的接触是连续的，产生在接触处的摩擦力能够导致转子进动方向的剧烈改变，从原本是向前的正进动变成向后的反进动。

摩擦的危害性很大，即使转轴和轴瓦短时间摩擦也会造成严重后果。



9

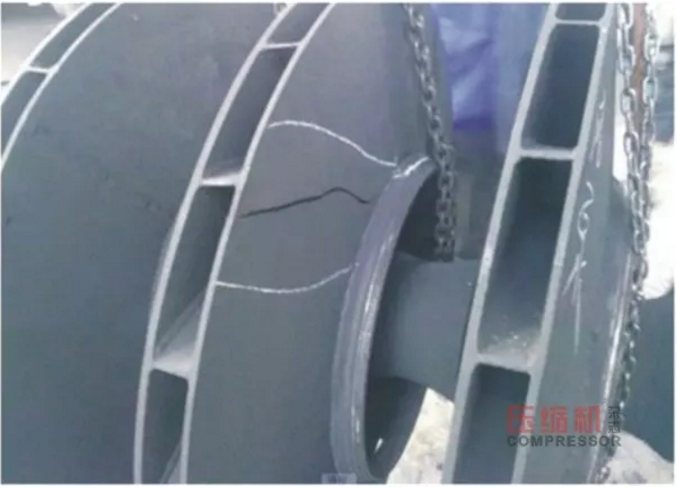

轴裂纹

转子裂纹产生的原因多是疲劳损伤。旋转机械的转子如果设计不当（包括选材不当或结构不合理）或者加工方法不妥，或者是运行时间超长的老旧机组，由于应力腐蚀、疲劳、蠕变等，会在转子原本存在诱发点的位置产生微裂纹，再加上由于较大而且变化的扭矩和径向载荷的持续作用，微裂纹逐渐扩展，最终发展成为宏观裂纹。

原始的诱发点通常出现在应力高而且材料有缺陷的地方，如轴上应力集中点、加工时留下的刀痕、划伤处、材质存在微小缺陷（如夹渣等）的部位等。

在转子出现裂纹的初期，其扩展的速度比较慢，径向振动的幅值增长也比较小。但裂纹的扩展速度会随着裂纹深度的加深而加速，相应的会出现振幅迅速增大的现象。尤其是二倍频幅值的迅速上升和其相位的变化往往可以提供裂纹的诊断信息，因此可以利用二倍频幅值和相位的变化趋势来诊断转子裂纹。



1

0

旋转失速与喘振

旋转失速是压缩机中最常见的一种不稳定现象。当压缩机流量减少时，由于冲角增大，叶栅背面将发生边界层分离，流道将部分或全部被堵塞。这样失速区会以某速度向叶栅运动的反方向传播。

实验表明，失速区的相对速度低于叶栅转动的绝对速度。因此，我们可以观察到失速区沿转子的转动方向以低于工频的速度移动，故称分离区这种相对叶栅的旋转运动为旋转失速。

旋转失速使压缩机中的流动情况恶化，压比下降，流量及压力随时间波动。在一定转速下，当入口流量减少到某一值时，机组会产生强烈的旋转失速。强烈的旋转失速会进一步引起整个压缩机组系统的一种危险性更大的不稳定的气动现象，即喘振。此外，旋转失速时压缩机叶片受到一种周期性的激振力，如旋转失速的频率与叶片的固有频率相吻合，则将引起强烈振动，使叶片疲劳损坏造成事故。

旋转失速严重时可以导致喘振，但二者并不是一回事。喘振除了与压缩机内部的气体流动情况有关之外，还同与之相连的管道网络系统的工作特性有密切的联系。

压缩机总是和管网联合工作的，为了保证一定的流量通过管网，必须维持一定压力，用来克服管网的阻力。机组正常工作时的出口压力是与管网阻力相平衡的。但当压缩机的流量减少到某一值时，出口压力会很快下降，然而由于管网的容量较大，管网中的压力并不马上降低，于是，管网中的气体压力反而大于压缩机的出口压力，因此，管网中的气体就倒流回压缩机，一直到管网中的压力下降到低于压缩机出口压力为止。

这时，压缩机又开始向管网供气，压缩机的流量增大，恢复到正常的工作状态。但当管网中的压力又回到原来的压力时，压缩机的流量又减少，系统中的流体又倒流。如此周而复始产生了气体强烈的低频脉动现象——喘振。



喘振故障的识别特征：

①产生喘振故障的对象为气体压缩机组或其它带长管道、容器的气体动力机械；

②喘振发生时，机组的入口流量小于相应转速下的最小流量；

③喘振时，振动的幅值会大幅度波动；

④喘振时，振动的特征频率一般在1～15Hz之内；与压缩机后面相联的管网及容器的容积大小成反比；

⑤机组及与之相连的管道等附着物及地面都发生强烈振动；

⑥出口压力呈大幅度的波动；

⑦压缩机的流量呈大幅度的波动；

⑧电机驱动的压缩机组的电机电流呈周期性的变化；

⑨喘振时伴有周期性的吼叫声，吼叫声的大小与所压缩气体的分子量和压缩比成正比。



1

1

机械偏差和电气偏差

在振动信号中，之所以会出现机械偏差和电气偏差的问题，这是由非接触式电涡流传感器的工作原理所决定的。

切削加工不完善的轴表面（椭圆形或不同轴）会产生一种正弦动态运动的指示，其频率与旋转部件的旋转频率相一致。不完善的切削表面的原因通常是由于最后加工的机床的轴承磨损、刀
