并列运行风机工况调整
对于容量较大的锅炉,风机大多数是采用并列运行的。
目前选用并列运行的风机有两种方法:一是选用两合性能相同的风机,二是选用性能不同,容量一大一小的风机。究竟采用哪种方法才能经济运行,示锅炉的工作情况而定。

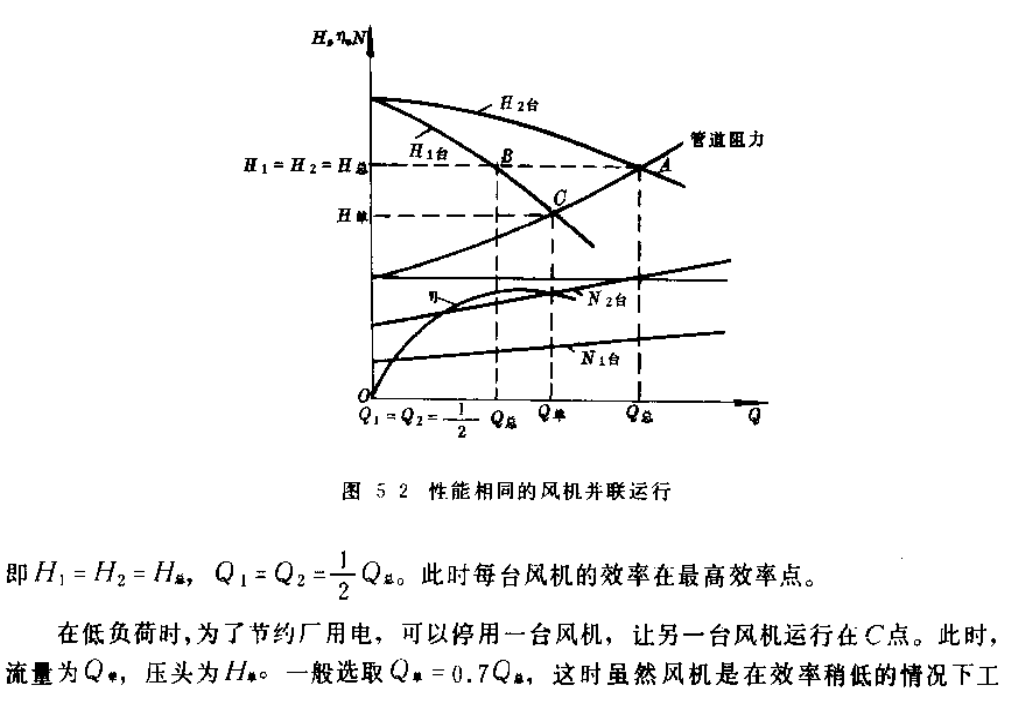

(1)对于经常在额定容量下运行的锅炉,选用两合性能相同的风机,并使每台风机都在其最高效率区域内运行,如图5-2所示。两台风机并列后运行于A点,每台风机运行于B点。
作,但一台风机所需的功率比两台风机并列运行时的总功率小。
概括而言,对于上述情况,应按B点选择风机,使风机经常在最离效率点工作;按C点选择电动机,使低负荷运行时可以只用一台风机,这样消耗的功率也能减少。
(2)对经常在经济负荷以下运行,但有时在额定负荷或超负荷下运行的锅炉,有些电厂选用性能曲线不同,容量一大一小的两台风机,经常只使用一合大容量的风机,而且使这台风机在效率最高点D点工作。从图5-3看到,并列运行的工作点是在总性能曲线Q-H1+2和管略曲线的交点4,而两台风机分别工作于B及C点。
从图5-3可知,具有不同性能曲线的风机并列工作,其风量增加很少,特别是在管路特性曲线∑h1陡而并列风机性能曲线平缓的情况下,风量的增加将更少。
因此,只有在管路特性与风机总性能曲线相交于D点以右时,才有使用两台风机并列运行的必要。
