调节风机运行——节流调节
节流调节(利用闸板或转动挡板)
利用闸板或转动挡板调节时,风机特性曲线不变,风量的减小是靠关小闸板或转动挡

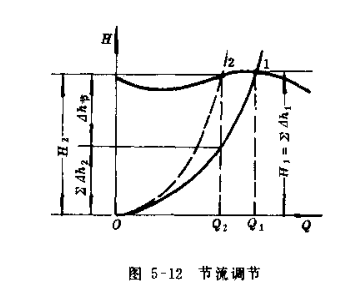

板的开度以增加管路阻力来达到的,如图5-12所示。当风机风量为Q1时,风机的工作点为
1,此时,风机的风压H1全部用来克服管路阻力∑h1;当需要降低风量至Q2时,关小
闸板或转动挡板的开度,风机的工作点将移至2,这时,风机的风压H2除克服在风量Q2
下的管路阻力∑h2以外,还用于克服闸板或转动挡板的节流阻力损失h节,即H2=
∑h2+h节
由于额定工况(工作点1)处于最高效率点附近,则节流后(工作点2)风机将在较
低的效率下工作。更主要的是,风机的风压还用来克服闸板或转动挡板的节流阻力,无益
地消耗掉一部分功率。因此,这种节流调节法是很不经济的。但这种调节方法最简单,故
在小型锅炉的风机上仍得到广泛应用。
闸板或转动挡板最好放在风机入口侧,此时,节流阻力使进入风机的气体重度下降
可以减少风机轴功率。
