叶轮速度三角形
在离心通风机中,气体先是沿着叶轮轴线方向进入叶轮,然后离开轴向而转向径向,并沿叶片流动。在这个流动
过程中,风压和流速不断增大。所以,叶轮是气体接受能量的场所。下面就来重点研究气体在叶轮内的流动情况。
气体通过叶轮时的流动过程,用速度向量图解法来研究最为方便。由于速度向量图的形状呈三角形,所以称为
速度三角形。我们知道,气体在叶轮中的流动是一种复合运动,它可以分解为圆周运动和相对运动。气体在叶轮作
用下沿着圆周方向的运动,可以把气体质点看成好象固定在叶轮上随着叶轮一起转动的刚体一样。它的速度称为圆

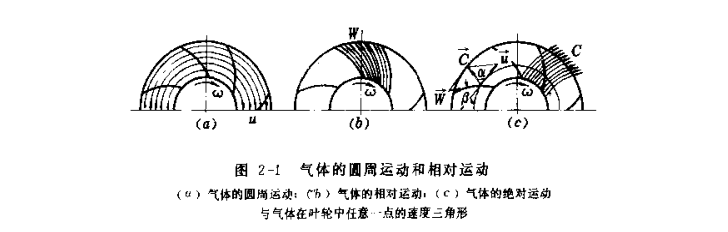

周速度,用u表示。u=rω,其中r为半径,为ω角速度、如图2-10所示。
相对运动是指气体相对于叶轮的运动,如图2-1b所示。假设叶轮中的叶片是无限多的,这样气体的质点只能沿
着叶片所确定的流道流动,毎个质点的运动轨迹与叶片的型线一致,它的速度称为相对速度,用表示。相对速度的方
向就是相应点的叶片切线方向。
