一 试验目的
1.绘制通风机特性曲线,校验及检查制造厂所给定的设计数据或测定改造后的通风机性能。


2.绘制烟、风道特性曲线,检查通风机选用参数是否恰当。


3.提供改进通风机及减少烟、风道阻力的技术资料。


4.为合理调度通风机并确定其经济运行方式提供条件。


二 准备工作


1.对于新安装的通风机,试验前应先査看风机叶轮方向及导向器方向是否装反。通风机的调节

机构(如:挡板、导向器等)在试验前应处于正常状态。并检查档板的严密性及开度指示器是否

与实际开度符合,挡板与叶轮的旋转方向是否相符。


2.做通风机特性试验时,导向器必须全开,试验前应安装节流挡板以调节风量,也可利用原有节流

装置调节风量。


3.检查烟、风道严密性,并选择合理的测点安装位置。


4.绘制烟、风道系统图,注明调节机构和测量仪表的安装位置、风量测点和风机进出口静压测

点断面的尺寸。

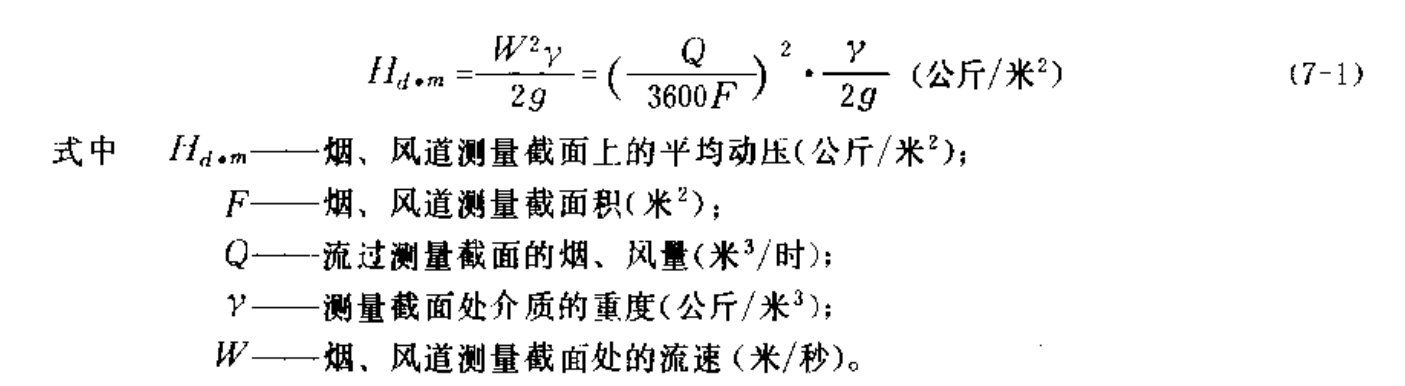

5.预先画出测量烟、风道系统测量截面的动压与流量值的关系曲线,如图7-1所示,横座标代表

风机的流量Q,纵座标代表烟、风道截面上的动压值H。
