一)目的

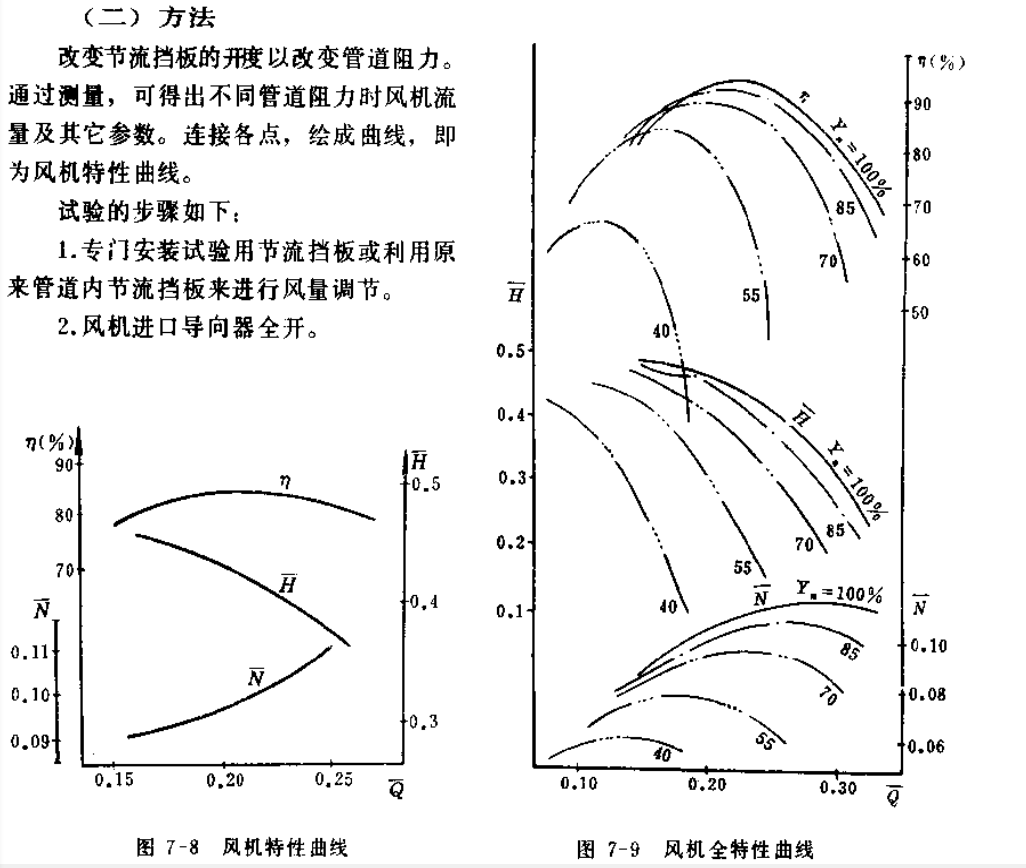

进行送、引风机全特性试验的目的,是求出风机本身的特性曲线,绘出在一定转速下风机的流量与压力、功率、效率等参数间的关系曲线,即H=f(Q)、N=f(Q)、n=f(Q),如图7-8

3.按节流挡板的不同开度(如0%、20%、40%、60%、80%、100%)逐点进行试验。一般试验工况不少于五个。测定每个试验工况下的有关参数。
4.如果不按上述挡板开度来划分试验点,也可以采用另ー种方法即把风机电动机的电流值从零到额定值等分为五个电流值,逐点进行试验。
5.在每一个试验工况下,稳定十分钟后进行测量,测量项目包括:风量及测定风量处的静压、温度、烟气分析(冷态不用进行烟气分析)、风机出口静压及风机进口导向器前静
压,电动机功率、电流、电压、转速、大气压力、风门开度以及有关运行方式的数据(见表7-4所示)
6.在测量期间运行方式应保持不变。
7.整理试验资料,分别算出每一工况下风机的流量、压力、功率、效率等数据,然后绘出在导向器全开时风机全特性曲线。
8.同样,将上述第二项导向器开度分别调到85%、70%,55%、40%,再按上述各项进行试验,然后绘出相应导向器开度时风机全特性曲线。

一般只做导向器全开(即Yn=100%)时的风机全特性试验。
(三)试验数据的整理
试验后需要审核记录,舍去不合理的数据,并按各工况试验方式标上记号。然后把各工况原始数据分别进行平均,得出平均值(测定流量的原始数值一一动压值应先开方后平均)。

(四)绘制风机特性曲线
1.试验条件下的性能曲线:以横座标表示风量,纵座标表示风压、功率及效率,将各风量下相应的风压、功率、效率数值画在图上,然后再将它们连成曲线。
2.换算成特定条件下风机性能曲线:把试验条件下的曲线。,根据前面介绍的公式换算成下列条件下的性能曲线:
送风机t=20℃,大气压力P。=760毫米汞柱,气体重度p=1.2公斤/米3
引风机t=20℃,大气压力po=760毫米汞柱,气体重度p=0.745公斤/米3。
3.换算成无因次特性曲线。
