轴流通风机与离心通风机都是让气流通过叶轮,在叶轮的作用下,使气流获得能量。所不同的是轴流通风机

中气流在叶轮内是沿着回转轴作轴向流动,而离心通风机中气流在叶轮内是沿径向流动的。

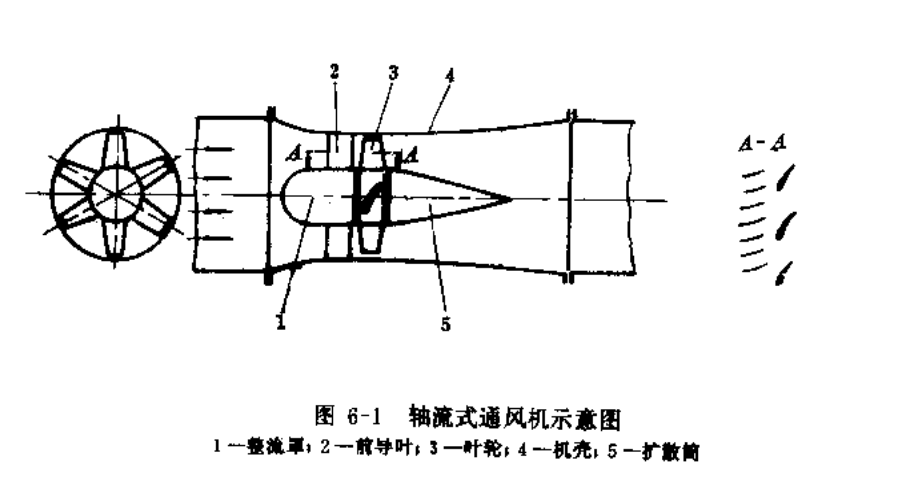

    轴流通风机是由整流罩、前导叶、叶轮、扩散筒和机壳等组成(图6-1)。由于气流沿着轴向流动,所以,从

外表来看,轴流通风机往往成为风道的一个组成部分。它既可以水平放置,也可以垂直放置,给布置带来方

便。它的转子由轮和轮彀上径向布置的叶片组成。叶片数目从2片到50片不等。叶片形状的没计就在于保

证所有流过的气提高压头,并使损失尽量降低,所以对叶型的要求较高,一般采用机翼型。图6-1中转子的前面

有前导叶(或称进口导叶),也有在转子后面装设后导叶(或称出口导叶)。

   气流通过叶轮是轴对称的,沿着某一半径的圆筒形截面上气流是均匀的。所以通常将圆通形截面展开成平

面(如图6-1中A-A);此时导叶或动叶(叶轮上的叶片)成为一组叶片长度有限的平面叶栅。叶栅的设计是整个

风机的关鍵,所以对于机翼和叶损的研究是全部设计计算的基础。
