当按照比转速选择不到合适的风机空气动力学略图时,可选用比转速相近的风机加以变型:即先根据实际需要的全压求出风机叶轮直径,再根据实际需要的流量修正叶轮和机壳的宽度。
变型选型的方法与步骤如下:
1)将实际需要的流量和余压,换算到空气密度P=1.2kg/m3时的流量和会压,并选定所需风机的工作转速,接公式(12-3)计算出所需风机的比转速ns；
2)选择与计算的比转数相近、且效率较高的风机类型,从其无因次特性曲线上找出最佳工况下的无因次特性参数。
3)按公式(12-4)计算出按流量要求所需的风机叶轮直径D2_q

4)按公式(12-5)计算出按全乐要求所需的风机叶纶直径D2_p
选用风机的叶轮直径应取D2p。如果D2q)≠D2_p,则需要对叶轮的宽度进行修正。当D2q＜D2p时,则叶轮需要变窄。当D2q>D2p时,则叶轮需要加宽:
5)叶轮宽度的修正：

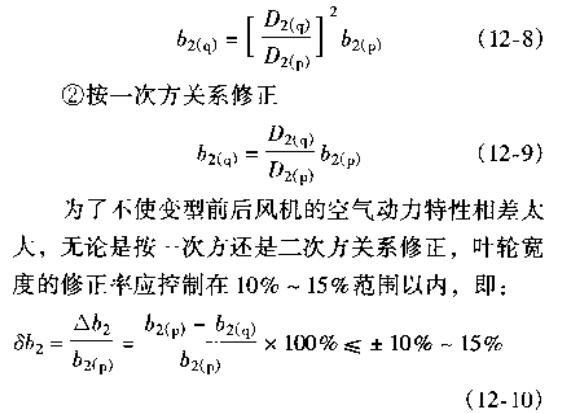

①按二次方关系修正。按风量要求修正前的叶轮直径为D2q,而实际按风量要求修正后的叶轮直径为D2p,故实际按风量要求修正后的宽度b2q应为:

当计算结果D2q>D2p,叶轮需要加宽时,则叶轮宽度按二次方关系修正,否则风量偏小,不能满足实际风量的要求。
当计算结果D2q 叶轮加宽后,叶轮的刚性降低,故应对叶片的强度进行校核、必要时应增加片的厚度,或采取其他加强持施。
