测量风筒内某断面上流动气体的静压,可在风简壁上钻一光滑小孔,用胶皮管将小孔接管与

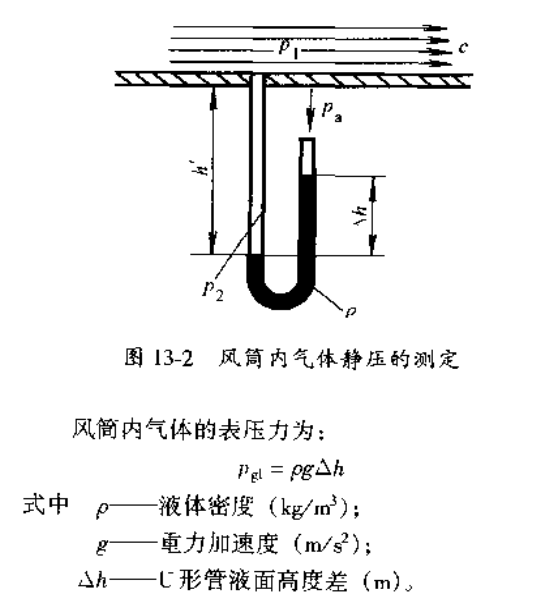

U形管压力计相连,如图13-2所示。

静压孔的开设应注意以下问题：


1)静压孔内径d太小容易被气体中杂物堵死,同时测量时反映不灵敏,影响测量的准确性；孔径

大时测量误差增大、通常d=1~2mm。个别的可为3mm。


2)孔的深度h与孔径d₀的比值一般为h/d₀=2~3、导压管内径约为(2~2.5)d₀

3)静压孔应垂直于风筒壁,其与风筒内壁交接处必须光滑、无毛刺。


为了提高测试的准确度,风筒同一截面臂壁上的静压测定孔要均匀分布,通常取4个孔,并相互接通。
