某些通风机叶轮出口,气流速度相当大,尤其是前向片。高速气流从叶轮出口流入机壳时,由于流道截面积的突然扩大,将产生较大的突然扩大损失、同时,在蜗壳中又不能充分地把动能转变为静能,致使通风机的动压比较大。为了减少突然扩大损失和提高通风机的静压及其效率,在某些通风机叶片出口设有无叶扩压器在通风机中,所应用的无叶扩压器有静止无叶扩压器(简称静止扩压器)和回转无叶扩压器(简称回转扩压器)两种静止扩压器是安装在叶轮外面,固定于机売

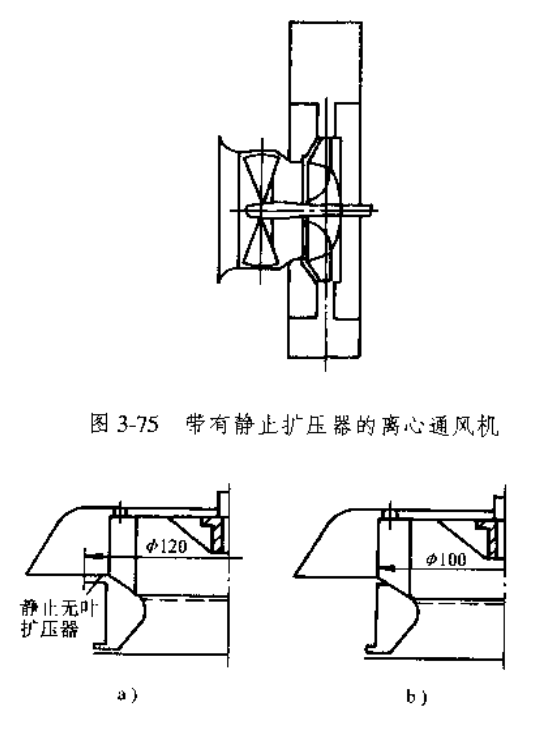

上,环状流道彼此平行(见图3-75)。

从叶轮出来的高速气流,经过静止的截面遂渐扩大的扩坯器,
把部分动能转变为静压能,从而提高∫通风机的静压及静压效率。

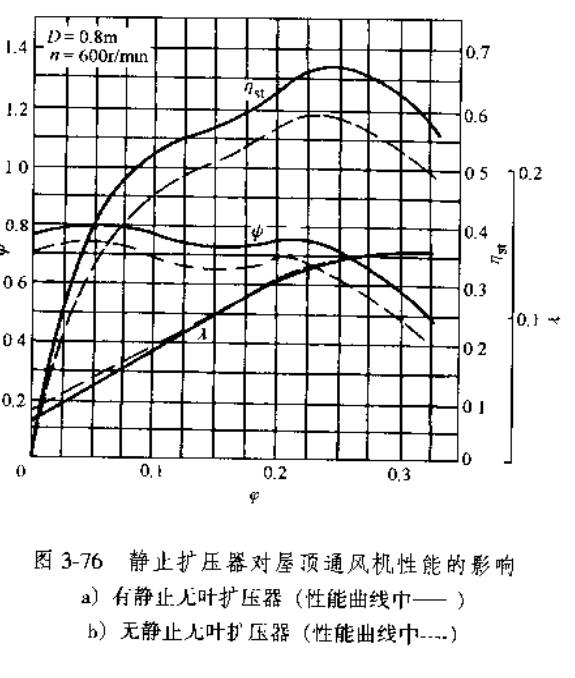

图3-76为静止扩压器对于屋顶通风机性能的影响。

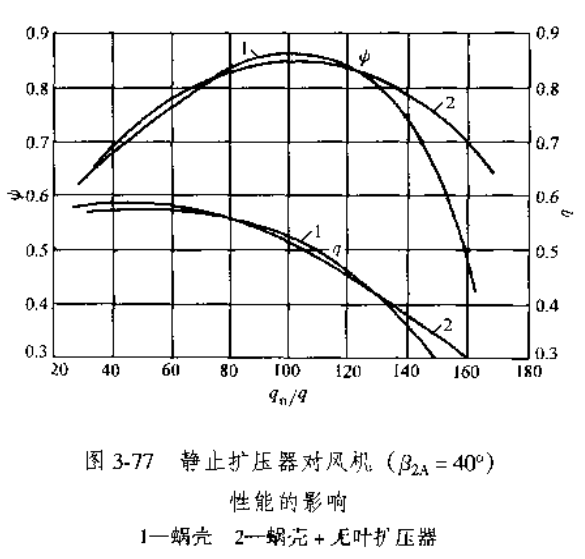

图3-77为通风机蜗売内(R2=40P)有无静止扩压器时的性能比较。从图中可以看到,有静止扩压器时,全压效率曲线比较半坦,工作区域可以大此,但是.最大效率有地降低。原则上讲,无叶扩
压器可用于不同叶片出口角的叶轮、对于前向及径向吋轮更为有效。由于采用无叶扩压器,增加了机器的径向尺寸.全效率略有降低,因此,它在通风机中的应用不泛、
