集风器的作用是将气体导向叶轮。集风器的几何形状、集风器与叶轮入口间隙型式及大小,都对通风机的性能有影响:评价集风器时,不但要看集风器本身的流力损失,述要看集风器出口进入叶轮的气流流动情况。

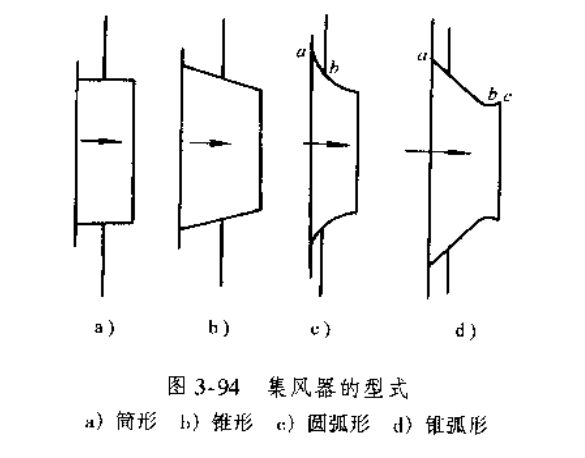

集风器的基本型式如图3-94所示。图3-94a为圆筒形集风器,它本身的流力损失最大,引导气
涴进人叶轮的流动情况也最坏,但加工1艺方便:图3-94b为圆雠形集风器、它本身的流力损失较大,引导气体进入叶轮的流动状态也不佳。图3-94c为圆弧形集风器,它本身的流力损失小,引导气流进入叶轮的流动状态也较好。圆弧形集风器引导气流进人叶轮以后,所形成的涡区比圆锥形集风器所形成的涡区小得多。采用这两种不同的集风器,对于通风机的特性曲线的影响表示在图3-96中。从图可见,用圆弧形集风器,通风机的压力系数ψ和全效率η都有所提高,而功率系数λ则有所降低,图3-94d为锥弧形集风器,这种集风器在现代离心通风机中获得了广泛的应用。
