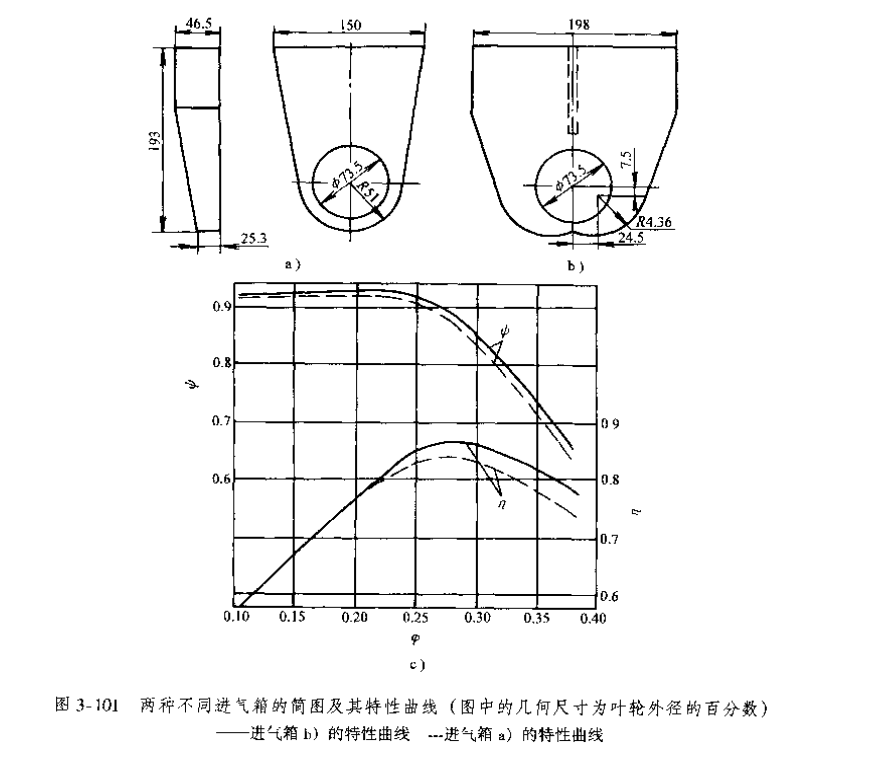

图3-101为两种不问结构的进气箱及其特性曲线。进气箱(见图3-101b)与(见图3-101a)的主要区别在于：

1.在垂直于转轴的平面投影上,进气箱(炖图b)的入口尺小(或称长度)显著地增加了。
2.在进气箱(児图b)中设有整流筋板。气流从它的两侧流入进气箱,可消除气流在进气箱中的旋绕。
3.进气箱(见图b)的斤始部分的长度是不变的,然后逐渐减小其径向尺寸。这种型式的进气箱,在其左右两侧的体积,比图a所示的型式大,以保证气流较均匀充满具出口。
从图3-10lc特性曲线可以看到,进气箱(见图3-10rb)改了通风机的性能。在额定工况下,通风机的全压系数及效率增加约2%。
另外,如图3-10所示的几种进气箱比较好。
