根倨进气箱的一些研究资料,得出下列意见可供设计进气箱吋参考:
1.进气箱进口面积F,应与外部供气管道截面积相匹配。它与叶轮进口面积FO之比为F,/Fo1.8-3。
2.进气箱的进口宽度,在很大程度上取决于炳支承轴承间的可能极限距离,一般进气箱人口尺寸的长宽比偵为2-3.5
3.气流在进气箱中的流动,应保持均匀地加速。为此,无论在子午截面上,还是在垂直于转轴的平面上:,流道截面积必须是逐渐收缩的

4.为了保证集风器入口前气流均匀,进气箱下部渐缩形流道的型线(在平面投影上),最好采用如图3-101b的型式,其线州两个圆弧绘制,而其中心位于转轴中心下部的两侧。在进气箱对称轴线上,最好焊有整流肋板,但当进气箱进口装有径向前导器时,则不需螫流肋板。

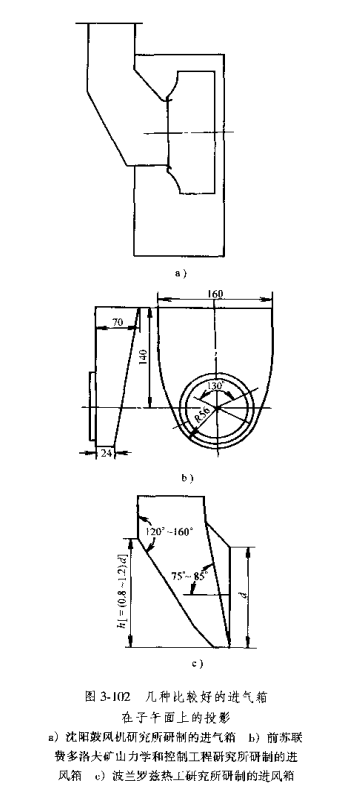

5.为使集流器入口得到比较均匀的速度场,进气箱在子午面上的形状,应有利于把气流引向集流器的入口,如图3-102a、c所示。这种结构可使气流比较平稳地转弯。
