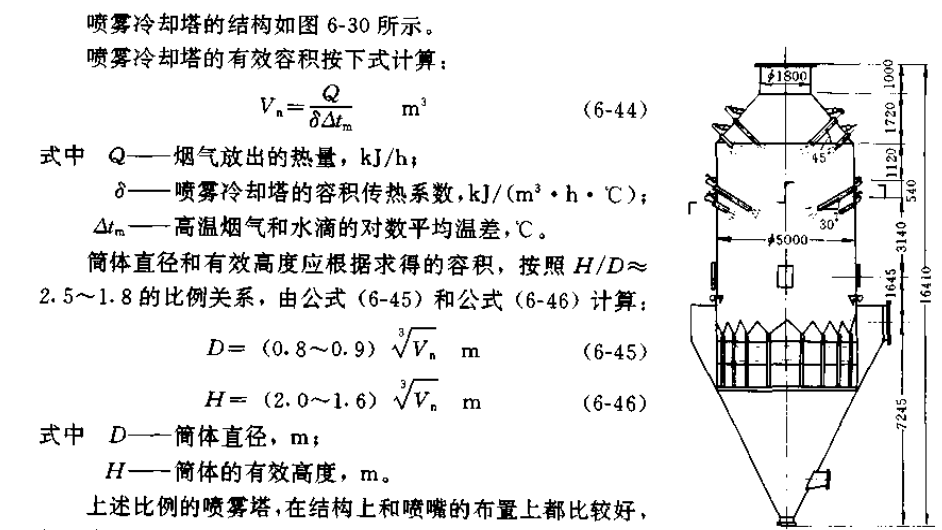

但没有考虑塔内的气流速度。当烟气出口温度接近饱和烟气温度时,求得的塔直径要用出塔速度0.7~1.5m/s进行校核,如不在此范围内,可适当调整直径和高度的比例,使之满足出塔速度的要求。
喷雾冷却塔内的喷嘴布置应考虑下列两点：
a.按喷雾范固在塔内均匀布置,对多层喷嘴中每层喷嘴的平面和立面布置均要错开,使其能有效利用整个蒸发空间。
b.每层喷嘴设单独的给水管和阀门以便调节水量,如每层喷嘴数较多,可设多条给水管,每条设若干个喷嘴,调节时可关掉某一条水管。
前面对各种烟气冷却方式作了简要介绍。设计时应根据烟气特性(温度、烟气量、烟气组分等)、除尘设备和排风机的操作温度、综合利用的要求及现场条件(供水、供电、材料等)。在确保安全运行的前提下,通过综合性的技术经济比较,确定切实可行的烟气冷却方案。在确定烟气冷却措施时,尚需注意以下问题:
1、当烟气温度高于700℃时,应根据现场条件选用适当冷却方式以便产生热水、蒸汽。
2.当采用单一的烟气冷却措施不能满足要求时,可采用综合性的冷却措施以实现净化系统的技术要求。例如对于炉内排烟的炼钢电炉通常采用水冷套管间接冷却,并辅之以直接吸风稀释冷却;对于炉外排烟的炼钢电炉,除吸入空气直援冷却外,还辅以问接水冷和间接空冷。
3.对于采用干式除尘器的净化系统,如果使用直接喷雾冷却时,烟气温度应高于露点温度15~20℃。以免水汽凝结而发生粉尘粘结及管道与设备堵塞和腐蚀。在烟气量波动的情况下,必须装设温度自动控制装置。
