改变通风机特性曲线的调节方法,可以通过改变通风机的转速,改变通风机进口导流器的叶片角度以及改变通风机叶片宽度和角度等途径来实现。
(一)改变通风机速的调节方法
1.概述改变转速后,通风机的效率保持不变,而功率则由于风量与压力的降低而下降。

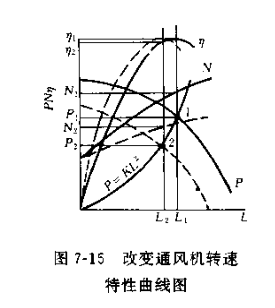

如图7-15所示,通风机以转速n1在管网特性曲线P=SL²的管网中工作时,其风量为L1,压力为P1,功率为N1,效率为η1,即工况点1。当通风机转速减至n2时,风量为L2,压力为P2,功率为N2,效率为η2,即工况点2。通风机转速由n1変为n2后,通风机效率基本不变,即η1=η2。

从通风机气动力学原理来讲,改变转速的调节方法是最节能的调节方法。但由于通风机装置还包括原动机和传动设备,采用变速的原动机或传动设备,必须增加投资成本,而且变速原动机也有一个效率问题,因此,采用变转速的具体方案时,必须进行投资与节能效果的比较。
2.变转速调节装置的种类
变转速调节装置可分为如下几种
(1)液力偶合器(液力联轴器)
(2)滑差离合器;
(3)笼型电动机调压调速;
(4)外接电阻调速
(5)串级调速;
(6)变频调速;
(7)变极调速。

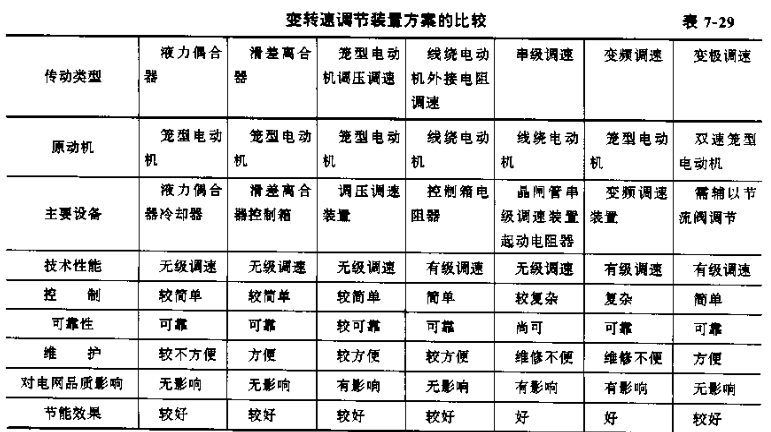

以上几种变转速调节装置的情况比较见表7-29

在通风空调工程中,日前应用较多的变极调速和变频调速。
     变极调速是利用双速电动机,通过接触器转换变极,可得到两档转速。为了更好的调节通风机的风量,在两种转速条件下,再利用进口导叶进行风量调节,即可达到好的节能效果。这种方法成本低、简单可靠,节能效果较好。
变频调速是由变叛装置向电动机提供可变频率和可变电压的电源。当同时改变电源的频率和电压时,即可调节电动机的转速,从而调节通风机的风量。由于电动机调速时的任一转速,都基本上对应于每一频率的额定转速,故效率高,节能效果好。变频装置的类型很多,如北京整器厂的LPB型、LPID型、GTR型,北京椿树整流器厂的KJP型等。
