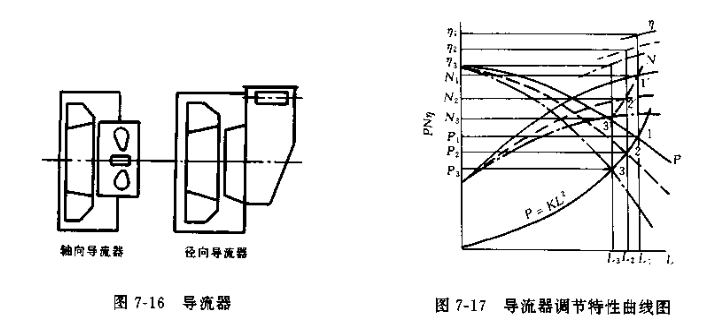

通风机采用的导流器有轴向和径向两种,如图7-16所示,调节时使气流进入叶轮前旋转速度发生改变,从而改变通风机的风量、风压、功率和效率。
由于导流器的结构简单,使用可靠,其节能效果虽比改变转速差,但比改变管网特性曲线好,这是通风机常用的调节方法。

       图7-17为某风机采用导流器调节方法的特性曲线图,通风机导流片角度为0°,30°,60°时,在管网特性曲线上的工作点分别为1,2,3。调节导流片角度而减少风量时,通风机的功率沿着1'-2'-3'下降,如在管网中用节流装置来减少风量时,通风机的功率是沿着导流器叶片角度a=0°时的功率曲线由1'向左而下降,所以用导流器调节比用节流装置调节所消耗的功率小,是一种比较经济的调节方法。
