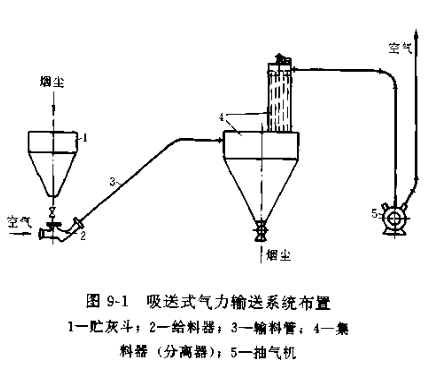

吸送式气力输送系统布置见图：

吸送式气力输送布置的特点如下：
1.抽气机在系统的最后部,系统在负压下操作,要求整个系统严密不漏气,如漏气不易发现,将给整个系统带来不利。
2.要求樂料器有较高的收尘效率,使进入抽气机的气体含尘量不大于0.1g/m3,以防抽气机的磨损和粘结烟尘,如采用湿式集料器,更应注盒防止抽气机的粘结烟尘问题。

3·给料器要保证烟尘和空气能很好混合,以免堵窭输料管。
4.输送烟尘的空气在进入系统前,如空气湿度较大,应进行干燥或除水以保证整个系统不堵塞。
5.烟尘应均匀的进入给料器,以保证烟尘和空气混合比较均匀。
6.集料器要求在较大负压下不变形。
