1)圆形排风罩
根据公式(5-4)、(5-5),前面无障碍四周无边和有边的圆形排风里,其排风量按下式计算。
四周无边：
                                                L=(10x²+F)V_x
四周有边：
                                               L=0.75(10x²+F)V_x
式中L一罩口排风量,m3/s。
公式根据气流流谱得出的,仅适用于x≤1.5(d一罩口直径)的场合。
从上式可以看出,在罩口设置法兰边,可阻挡四周无效气流,在同样条件下,其排风量可减少25%。
2)方形或矩形排风罩

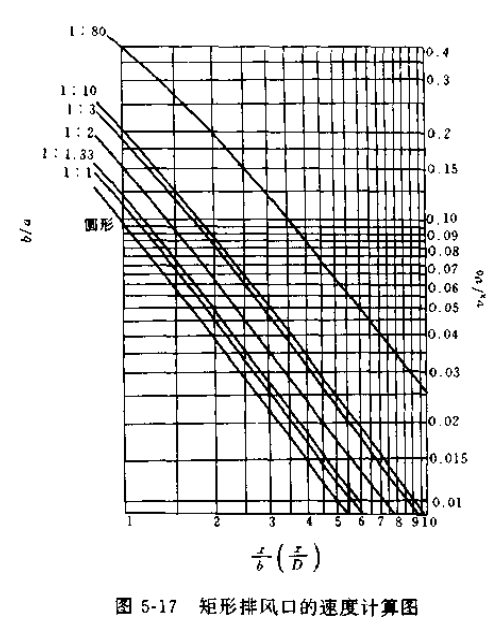

对不同长宽比的矩形排风罩口的气流流谱进行分析对比后发现,它们的速度衰减要比圆形罩小。矩形排风口的速度衰减是随(b/a)的增大而增大的。a是罩口的长边尺寸,b是口的短边尺寸。图5-17是根据气流流谱得出的计算图。根据x/b,由该图求得bx/tuo,即可算出罩口排风量。
