吸气罩的设计原则：

1.在不妨碍工艺操作的前提下,排风罩口应尽可能靠近有害物发生源。
2.在排风罩口四周增设法兰边,可使排风量减少25%左右。在一般情况下,法兰边宽度为150~200mm。根据国内外学者研究,法兰边宽度可近似取罩口宽度的一半。
3.对上吸式排风罩,工艺条件允许时可在罩口四周设固定式活动挡板,见图5-20。

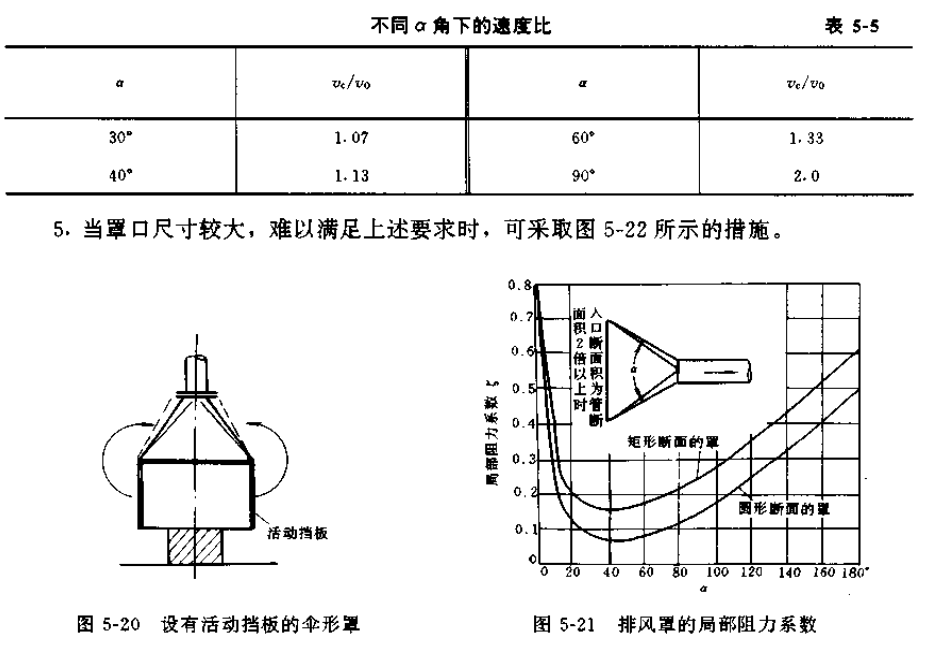

4,排风罩的扩张角a对單口的速度分布及排风罩的压力损失有较大影响。表5-5是在不同a角下(Vc/Vo)的变化。Vo是罩口的中心速度,是罩口的平均速度。图5-21是不同a下排风罩局部阻力系数的变化曲线。在a=30°~60时,压力损失最小。综合罩的结构、速度分布、压力损失三方面的因素,设计外部吸气罩时,其扩张角a应小于(或等于)60°。

1)把一个大排风罩分隔成若干个小排风罩;
2)在置内设挡板
3)在罩口上设条缝口,要求条缝口处风速在10m/s以上,而静压箱内风速不超过条缝口速度的1/2;
4)在罩口设气流分布板

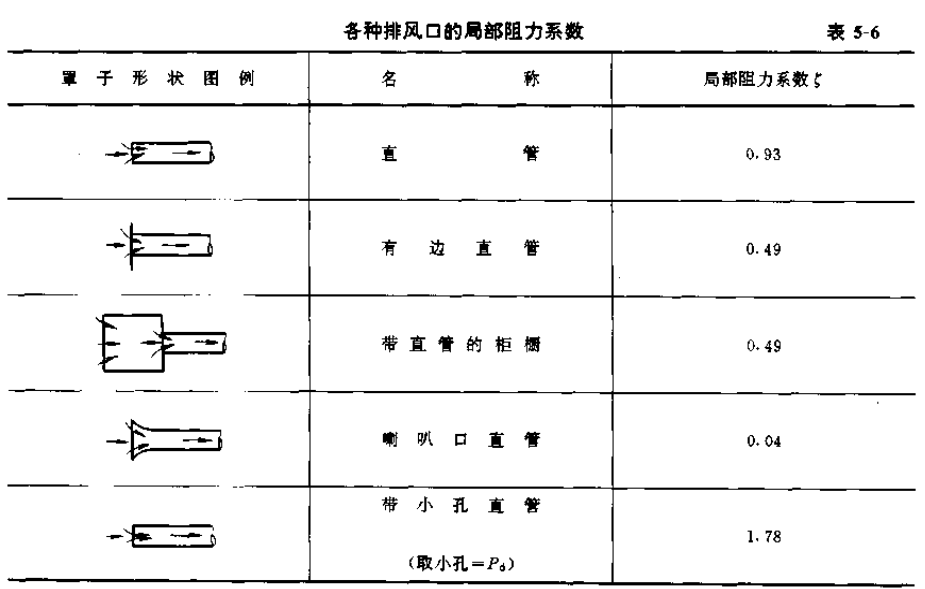

5)各种排风口的局部阻力系数在表5-6列出。
