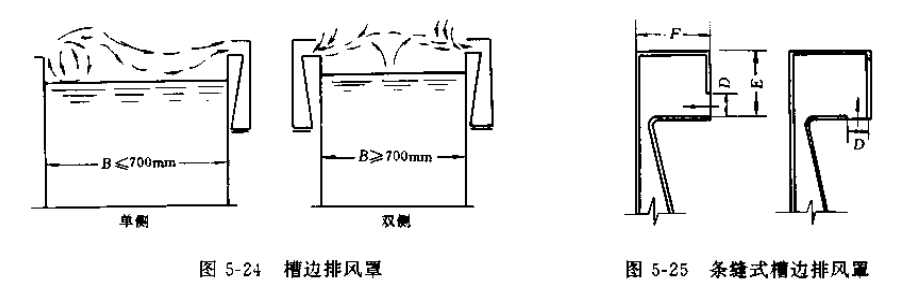

橧边排风軍是外部吸气罩的一种特殊形式,专门用于各种工业槽(电镀槽、酸洗槽等)。它的特点是不影响工艺操作,有害气体不经过人的呼吸区槽边排风罩分为单侧和双侧,见图5-24。槽宽B<700mm时宜采用单侧排风,B=700~1200mm时宜采用双侧排风。B>1200mm时可采用吹吸式排风罩。

(一)结构形式
1.条缝式
条缝式槽边排风罩的结构如图5-25所示。它的特点是截面高度E较大,E≥250mm的称为高裁面,E<250mm的称为低截面。按照断面尺寸(EXF),有200mmX200mm、250mm×200mm、250mm×250mm三种规格。对于D=500mm~100mm的圆形槽,可以采用图5-26所示的厨边型排风。載面高度E增大后,如同在排风口上设置了挡板,减小了吸气范围。但是E的增大也给工人操作带来不便。因此,条缝式槽边排风罩主要用于机械化的生产线。

2.平口式

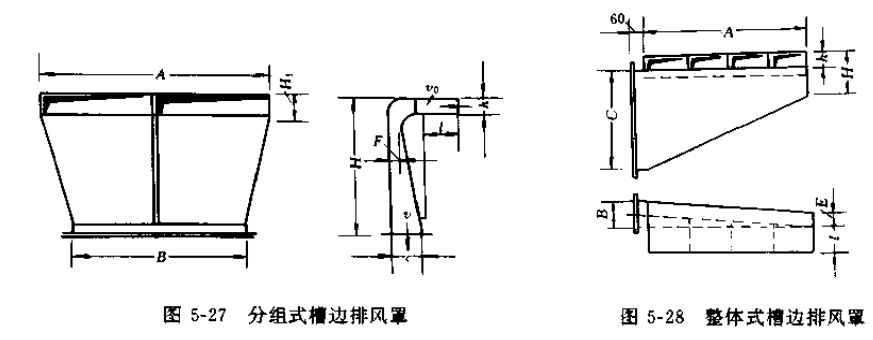

平口式槽边排风罩分为分组式(图5-27)和整体式(图5-28)两种。它主要用于手工操作的生产线。在同样条件下,其排风量要较条缝式大。
