热源上部接受排风量计算
从理论上说,只要接受軍的排风量等于罩口断面上热射流的流量,接受罩的断面尺寸等于罩口断面上热射流的尺寸,污染气流就能全部排除。实际上由于横向气流的影响,热射流会发生偏转,可能溢入室内。接受單的安装高度H越大,横向气流的影响越严重。因此,生产上采用的接受罩,罩口尺寸和排风量都必须适当加大。

根据安装高度H的不同,热源上部的接受軍可分为两类,H≤1,5√Ap的称为低悬罩,H>1.5√Ap的称为高悬罩。
由于低悬罩位于收缩断面附近,罩口断面上的热射流横断面积一般是小于(或等于)热源的平面尺寸。在横向气流影响小的场合,排风早ロ尺寸应比热源尺寸扩大150~200mm横向气流影响较大的场合,按下式确定:
圆形
                         D1=d+0.5H
矩形
                         A1=a+0.5H
                         B1=b+0.5H
式中D2——罩口直径,m;
       A1、B1——罩口尺寸
       a、b——热源水平投影尺寸,m
高悬罩的罩口尺寸按下式确定:
                         D=D2+0.8Hm
接受罩的排风量按下式计算

                        L=L2+v'F'   m'/s
式中L2——罩口断面上热射流流量,m3/s;
       F——罩口的扩大面积,即罩口面积减去热射流的断面积，m2；
       V'——扩大面积上空气的吸入速度,=0.5~0.75m/s
对于低悬罩,公式(5-29)中的L2即为收缩断面上的热射流流量。

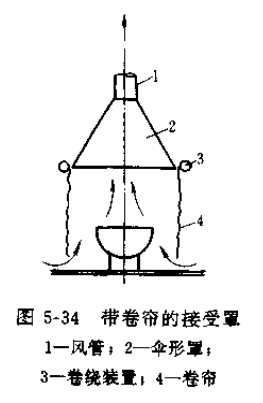

高悬早排风量大,易受横向气流影响,工作不稳定,设计时应尽可能降低其安装高度。在工艺条件允许时,可在接受罩上设活动卷帘,如图5-34所示。罩上的柔性卷帘设在钢管上,通过传动机构转动钢管,带动卷帘上下移动,升降髙度视工艺条件而定。
