吹吸式排风罩

返回列表 来源:周口鼓风机 发布日期:2021.02.26

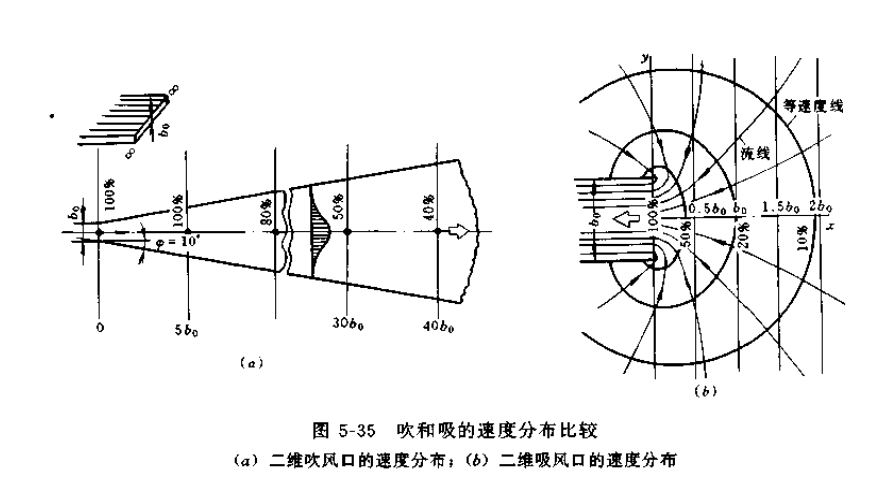

图5-35是二维吹、吸风口的速度分布图,从图上可以看出,排风口外气流速度衰减快,而吹风口吹出的射流能量密集程度高,速度衰减慢。吹吸式排风罩是把吹、吸气流相结合的一种通风方法,它具有抗干扰能力强、不影响工艺操作、所需排风量小等优点。在国内外得到广泛应用。
由于吹、吸气流运动的复杂性,目前尚缺乏精确的计算方法。下面介绍目前较常用的几种计算方法。
美国联邦工业卫生委员会( ACGIH)推荐的方法

工业上的吹吸式排风罩如图5-36a所示。
假设吹出气流的扩展角a=10°,条缝式排风口的高度H按下式计算:
                              H=B・tgα=0.18B
式中H——排风口高度,m;
      B——吹、吸风口间距,m。
排风L2取决于橧液面面积、液温、干扰气流等因素。
            L2=(1800~2750)A    m3/h
式中A——液面面积   (1800~2750)为每m2液面所需的排风量[m3/(h・m2)]。
吹风量按下式计算:
            L1=L2/B/E
式中L1ー吹风量,m3/h;

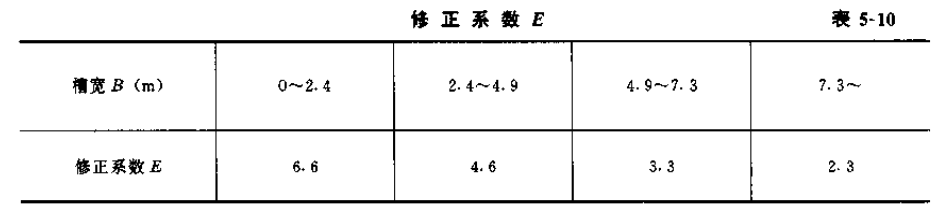

      E一修正系数,见表5-10
