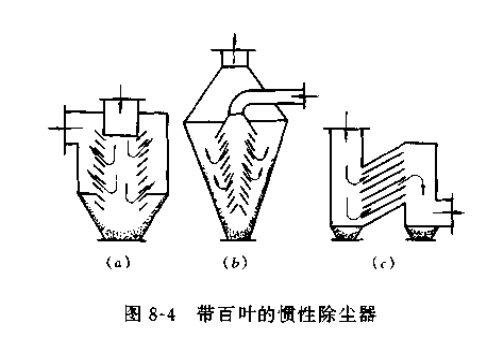

图8-4所示的是带百叶的惯性除尘器。含尘气流进入除尘器后,按百叶的方向折转使粉尘分离,然后气流由排气管排出。提高冲向百叶板的气流速度,可以提高除尘效率。开始时效率提高较快,当气流速度为10m/s以后,效率增加较慢。因此在百叶式惯性除尘器中,流速不宜太高,通常取12~15m/s。

      百叶式惯性除尘器常用作浓聚器,图8-5是其中的一种类型。90%的含尘气流通过百叶之间的缝隙(一般不大于6mm),急转折150°角,净化后排除。其中的粉尘由于惯性作用撞击在百叶的斜面上,返回到中心气流中,这样在剩余的10%的气流中,粉尘得到凝聚。这股气流被引入到二次除尘的旋风除尘器中,在这里除尘后的气流再返回到百叶式除尘器的入口再次净化。这种除尘器的总效率为73%~94%。对水泥尘(>10mn的尘粒占75%)的总除尘效率为87%。它的缺点是压力機失较一般惯性除尘器大,约为500~700Pa。

百叶式惯性除尘器不适用于纤维性粉尘,这种粉尘易将叶片间缝隙堵死,难以清灰。
