旋风除尘器是利用离心力从气流中除去尘粒的设备。这种除尘器结构简单、没有运动部件、造价便宜、维护管理方便,除尘效率一般可达85%左右,高效旋风除尘器的除尘效率可达90%以上。这类除尘器在我国中小型锡炉烟气除尘得到广泛应用。在其他行业也常用它回收有用物料,如催化剂、面粉水泥等。

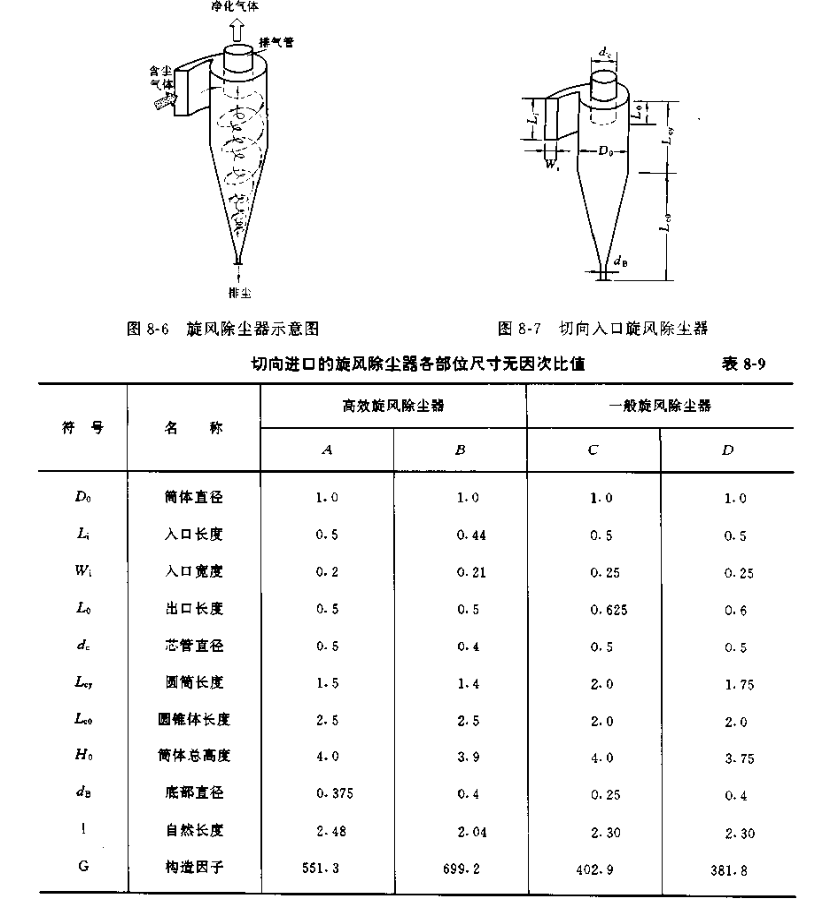

旋风除尘器结构如图8-6所示。含尘气体进入除尘器后,由于离心力的作用,尘粒沿圆筒壁旋转下降,净化的气体通过排气管排出。分离下来的尘粒通过排尘ロ进入下部的卸尘装置。
旋风除尘器有单管、多管、组合式三类。按气流入口方式可分为切向入口和轴向入口两种。一般旋风除尘器与高效旋风除尘器典型的尺寸比例关系见表8-9.表中的筒体直径D定为1,其他部位的尺寸则是与筒体的比值。旋风除尘器各部位符号见图8-7。

     旋风除尘器各组成部分的尺寸对除尘器性能的影响。应当指出,这些尺寸的增加或减少,不是无限的,达到某一程度后,其影响显著减少,甚至有可能因其他因素的影响而由有利转化成不利因素,这是在设计时要引起注意的。有的因素对效率有利,但对压力损失不利,因而必需兼顾。应当指出,旋风除尘器下部排尘口处存在较大的负压,保证排尘口的严密性对提高除尘效率具有重要意义。有数据表明,漏风5%,除尘效率降低50%,漏风10%~15%,效率降至零
