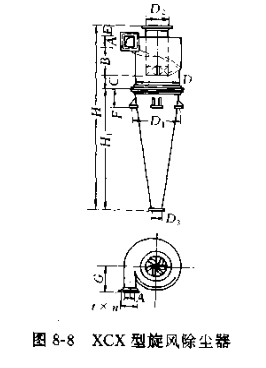

XCX型旋风除尘器如图8-8所示。它主要由蜗壳入口装,向下倾斜的蜗壳斜底板,长锥体和具有减阻器的芯管组成,进口面积较小且呈方形,相对断面比较大,采用的渐开线蜗売旋转270°,与向下倾斜的底板配合,加之长锥体结构,改善了气流的运动状况,
消除了上灰环和返混,有利于粉尘的分离,提高了除尘效率。在分割粒径dso为6.4gm时,除尘效率为8.-5%。当除尘器入口气流速度保持在18~26m/s的范町内时,运行效果为佳。
