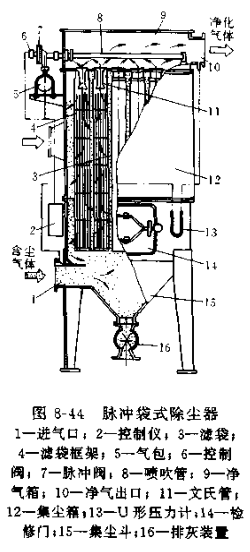

MC系列中心吹脉冲袋式除尘器的结构如图8-44示。含尘气体由箱体下部(或上部)进入,粉尘阻留在滤袋外表面,穿过滤袋壁进入袋内的净气由上箱体排出。清灰时,脉冲阀受控制器的指令开启,稳压气包中的压缩空气经喷吹管上的喷孔伸出,并借助位于袋口的文氏管引射器诱导数倍的气体一同进入滤袋,使袋壁受到向外的冲力和加速度,从而清落粉尘。每次喷吹时间为0.1~0.2s,各脉冲阀依次喷吹。清灰时不崙隔断含尘气流,可以连续过滤。

清灰控制有机控、电控、气控三种,现在多用电控。主要特点：
(1)过滤风速高,因而设备紧凑,造价低。
(2)设备阻力低,过滤能耗小。
(3)除尘器内活动部件少,维修工作量少
(4)喷吹时压缩空气压力高,需0.5~0.6MPa,清灰能耗高。
(5)滤袋较短,为2~2.6m(4120),处理风量大时,失去了占地面积小的优点。
(6)脉冲阀数量多、膜片质量欠佳时,维修频繁。
(7)早期的产品需人进入箱体换袋,操作条件差。现在改为上揭盖结构,但仍未完全解决换袋时工人受粉尘危害的问题

(8)不宜用于处理大风量
