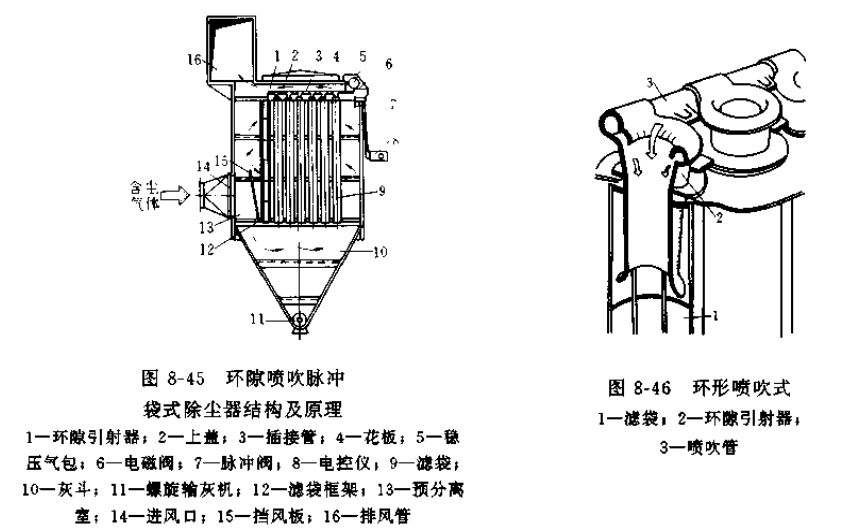

环隙喷吹脉冲袋式除尘器以其采用环隙引射器而命名。其结构示于图8-45脉冲阀为双膜片形式,当电磁阀开启时,通过控制膜片的启动而带动主膜片。与传统直角式脉冲阀不同之处在于其直通式结构,省去了原有的阀体,因而结构大为简化,喷吹压力得以降低、过滤速度也可提高。环隙引射器内壁有一圈缝隙,压缩空气由此喷出(图8-46)比中心喷吹具有更好的引射效果。各引射器之间由插接管相连接。

       滤袋靠缝在袋口的钢悬吊在花板上,不用绑扎。滤袋框架同环隙引射器嵌接,当滤袋在花板上就位后,将框槊插入,引射器的翼缘便压住袋口,并以压条、螺栓压紧。换袋操作都是开启顶盖后在花板上进行。含尘滤袋不向上抽出,而是由袋孔投入灰斗,再集中取出。上盖没有压紧装置。算负压和自重压紧保持密封,开启方便。清灰采用定压差控制方式,比传统的定时控制合理。根据具体情况,也可方便地换用定时控制。
主要特点:
(1)直通式脉冲阀简化了传统脉冲阀的结构,使喷吹压力由0.6MPa降至0.33MPa；
(2)环隙式引射器引射效果好,加大清灰效果;且喉口面积大,阻力小。连同脉冲阀的改进,使过滤风速提高至5.8m/min；
(3)定压差清灰控制方式避免了无效喷吹造成的能源浪费,降低了易损件的消耗；
(4)换袋时人与污袋接触少,操作条件好；
(5)采用单元组合式结构,便于组织生产。
