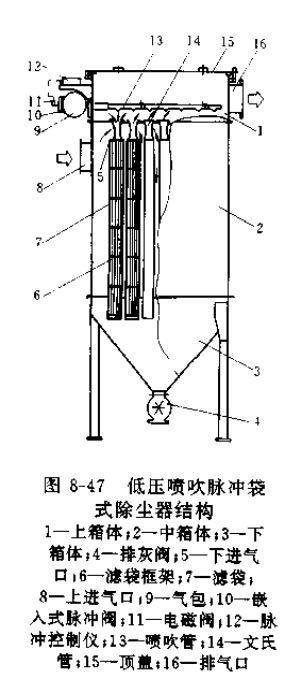

DSM型低压喷吹脉冲袋式除尘器的主要构造与MC型除尘器相同(图8-47)。其主要特征在于采取单膜片直通式脉冲阀,增大喷吹管直径,以喷嘴取代传统的喷孔,从而降低喷吹压力。

滤袋与花板之间用软质垫料保持密封,并用锲销压紧。顶盖也用楔销压紧,可以方便地揭开。喷吹管与稳压气包之间有软连接,换袋时可将其竖起,将滤袋连同引射器和框架向上抽出,在除尘器外面拆换。
采用上进风方式,含尘气体由中箱体上部进入,靠挡板引向滤袋顶部,再流向滤袋。
这种除尘器的主要特点
(1)喷吹压力低,为0.2~0.3MPa,为高压喷吹的1/2；
(2)含尘气流在箱体内的流动方向与粉生沉降方向一致,减少了再次附着现象,因而压力损失低。
3)拆换滤袋较为方便。
