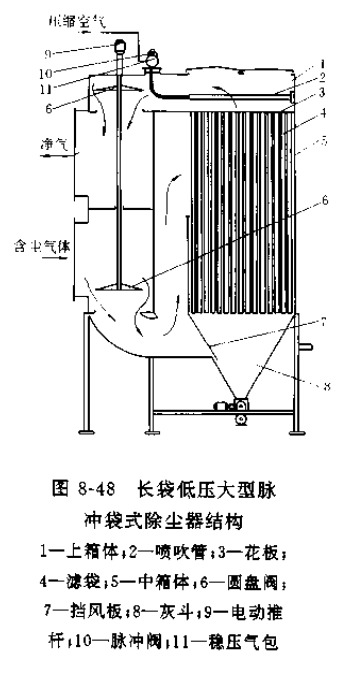

长袋低压大型脉冲袋式除尘器是全面克服MC型传统产品的各项缺点而推出的新一代脉冲袋式除尘设备。其结构如图8-48所示。含尘气体由中箱体下部引入,被挡板导向中箱体上部进入滤袋。净气由上箱体排出。清灰装置配有口径80mm的直通式脉冲阀,具有合理设计的节流通道和卸压通道、因而有快速启闭的性能。

       脉冲阀同喷吹管的连接取插接方式。喷吹管上有孔径不等的喷嘴,对准毎条滤袋的中心。按标准设计每15条袋(过滤面积34m2)共一个脉冲阀,袋口不设引射器,称为“直接脉冲”为清除脉冲喷吹后存在的粉尘再次粘附现象,现在又发展了一种停风清灰的长袋低压大型脉冲袋式除尘器。它将上箱体分隔成若干小室,各设有停风阀。当某室的脉冲阀喷吹时,关闭该室停风阀,中断含尘气流,从而增加了清灰效果。毎次喷吹时间为65~85ms,较传统脉冲清灰方式短50%,能产生更强的清灰效果。清灰控制采用定压差控制方式,也可采用定时控滤袋直径为120mm,长度为6m。依靠缝于袋ロ的弹性涨圈将滤袋嵌压在花板上。换袋时压扁袋口成弯月形,并将尘袋由袋孔压入灰斗中,再由检查门集中取出。滤袋框架直接支承于花板上。干净滤袋就位固定后,再将框架插入,装好喷吹管、关闭上盖,换袋即告完成。
长袋低压大型脉冲袋式除尘器有以下特点:

(1)喷吹装置自身阻力小,脉冲阀启闭迅速,因而喷吹压力低至0.15~0.2MPa,喷吹时间短促。
(2)滤袋长度6m,还可增至8m,占地面积小。
(3)设备压力损失低,且清灰能耗大幅度下降,因而运行能耗低于反吹清灰袋式除尘器。
(4)滤袋拆换方便,人与尘袋接触短暂,操作条件好。
(5)同等条件下,脉冲阀数量只有传统脉冲清灰的1/7,维修工作量小
(6)配套的BMC型电脑控制仪工作可靠,功能齐全,调节方便。
