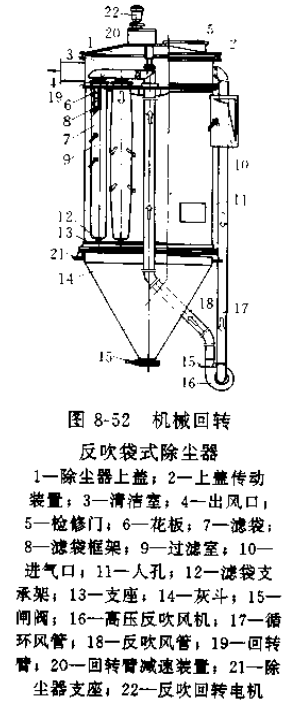

机械回转反吹袋式除尘器的圆形简体可分成清洁仓、中简体和集尘斗三部分(图8-52)。含尘气体由中简体的下部或上部沿切线方向进入,经过滤净化的气体流入袋内从清洁仓排出,粉尘被阻留在滤袋的外表面,在简体内滤袋断面为梯形或椭圆形,沿若干个同心圆布置,最多可达五圈。袋内有形状相同的框架支撑。

     换袋操作在花板上进行。现有三种方式,一种是靠专用机械将上盖揭起并移开;另一种是顶盖可以回转,使人孔对准需拆换的滤袋;第三种是将框架做成分段结构,可直接在清洁仓内进行换袋操作。
      滤袋清灰气源由高压离心风机提供,通过旋转臂上的风口将气流送入滤袋使之断面形状发生变化,从而清落粉尘旋转臂通常以匀速回转最新的设计是定位反吹,采用槽轮拨动定位机构,对各圈滤袋实行定位反吹,每袋定位时间3~5s,以克服内外圈滤袋清灰不均的问题。同时采用脉动阀使反吹气流产生扰动,以加强清灰效果。

机械回转反吹袋式除尘器的主要特点:
(1)采用扁袋可充分利用简体断面,占地面积较小。
(2)自身配备反吹风机,不需另配清灰动力,便于使用。
(3)每一时刻只有1~2条滤袋处于清灰状态,不影响总体的过滤功能,有利于实现稳定的工况。
(4)箱体为圆筒形,抗爆性能好。
