防雷及防静电
1.防雷
室外大中型除尘器、冷却器等在非防雷保护范围时应设防雷装置,其防雷装置应与电控接地分别设计。防雷装置制作参考烟囱避雷设施。
2.防静电
(1)设备和金属结构的接地
①除尘设备和钢结构(如走台)必须单独连接在接地母线线路上,不允许几个设备串联接地,以避免增加接地线路的电阻和防止检修设备时接地线路断裂。
②不帯地脚螺栓的除尘设备及钢结构焊接接地线的连接件,并接地;带有基础螺栓的除尘设备连接接地线。

③中间村有垫片的数个卡子组成的设备,在各卡子之间安装法兰连接件。

④除尘设备和钢构件的接地件,应在对称的位置做两处,并同时接地;接地件的高度应距设备底部500mm左右。

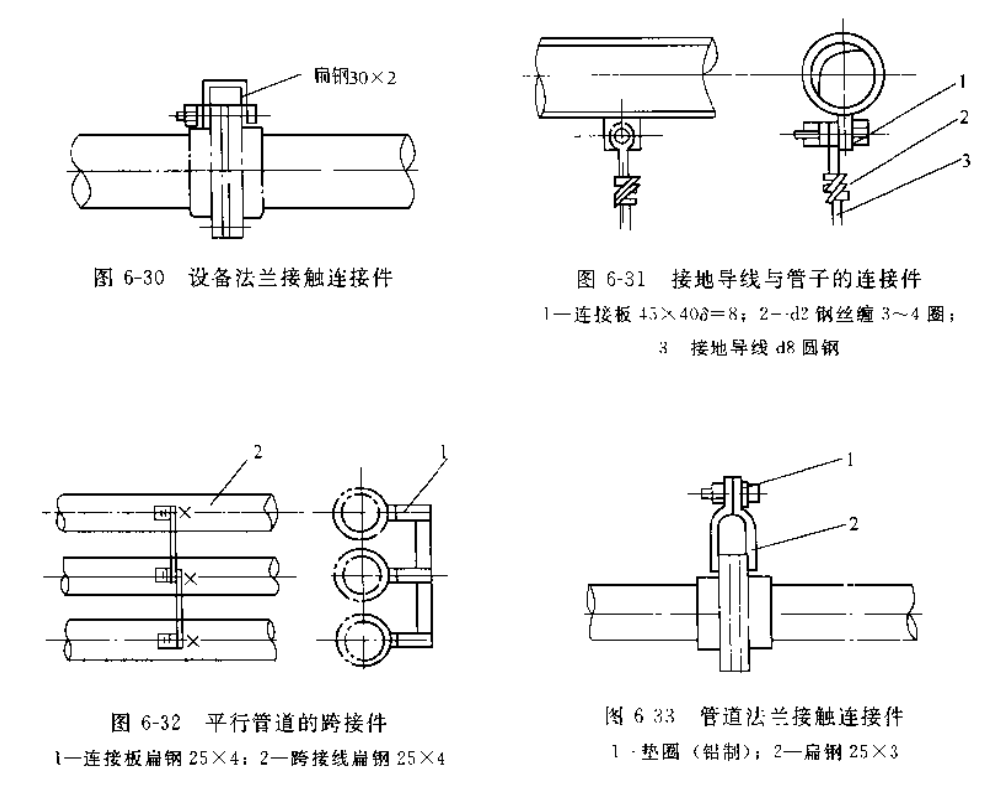

(2)管道的接地金属管道每隔20~30m按图6-31将管道连接在接地呼线上。平行敷设的管道,管外壁之间距离小于100mm.时,每隔20~30m按图6-32安装跨接线。在管道法兰连接处,按图6-33安装连接件。

(3)接地线的安装接地导线采用6mm圆钢或25×4mm扁钢,接地母线采用10x4mm扁钢,应选择最短线路进行接地。接地导线的连接或接地导线与母线的连接按国家标准进行。车间或工段内部的接地系统的电阻不大于10。
(4)接地体的安装接地体采用D57X3.5mm无缝钢管或50×4mm等边角钢制作,按国际D563进行安装。接地体应沿建筑物的四周配置,对不设围培的建筑物,接地体一般应距建筑物的墙1.5~2.0m配置;对设有围墙的建筑物,接地体应沿围墙周围配置,接地体不应配置在建筑物的进出口处
(5)袋式除尘器防静电的措施
①滤袋采用防静电滤料缝制,如MP922等。
②电磁阀和脉冲阀采用防爆型.
③除尘器本体接地。
