一台风机向一系统输送空气,当体积流量为2.5m³/s时,计算得全压损失为600Pa,假定空气为标准状态,求空气的体积流量和风机的总效率。

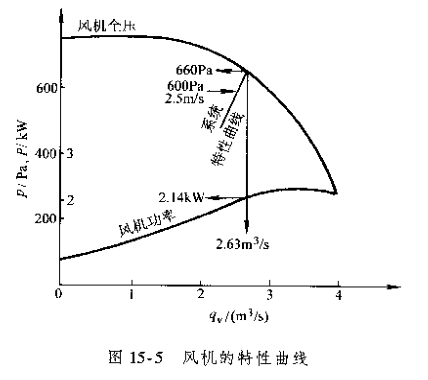

解风机的特性曲线示于图15-5

对于单一的给定点,再画出系统的特性。
由于△p∝q²，△p2=△p1x(q_v2/q_v1）²
当流量为2.4m/s时,
△p=600X(2.4/2.5)²=553 Pa
当流量为2.6m³/s时,
△p=600X(2.6/2.5)²=649 Pa

系统的特性曲线与风机的持性曲线交于点2.63m³/s及660Pa处,在这个流量时,输入功率为2.14kW

风机全压效率η=2.63×660/2140x100%=81%
