系统阻力曲线与风机性能的关系

返回列表 来源：周口鼓风机发布日期：2021.07.10

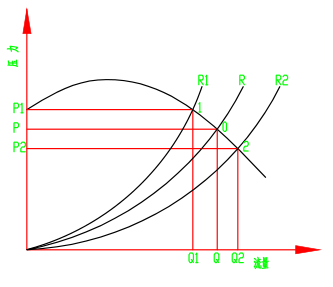

如下图，R 代表系统阻力曲线，它与风机性能曲线的交点0就是风机的工作点，此时风机的压力为P，流量为Q。当系统阻力增加的时候，比如挡板门关闭，滤网堵塞等，此时系统阻力曲线为R1，风机的工作点就变为点1，风机的压力和流量也变为P1、Q1，可见系统阻力增加的时候会导致风机的流量减少，压力增加。

同理，当系统阻力减小的时候，此时系统阻力曲线为R2，风机的工作点就变为点2，风机的压力和流量也变为P2、Q2，可见系统阻力减小的时候会导致风机的流量增加，压力减小。
