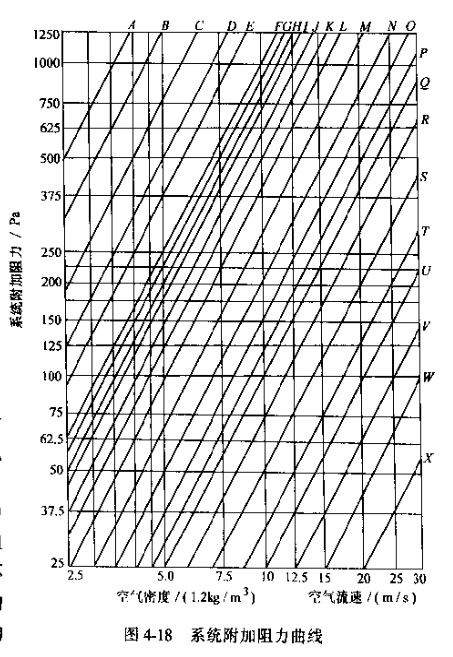

图4-18示出一个系列的24条系统附加阻力曲线。从图4-18的某个空气流速(横坐标)开始,顺着纵坐标的任何曲线,即可读出相应布置的“系统附加阻力系数系统。

附加阻力系数是以表压为单位,系统设计时应加在图4-17所示的总系统压力损失上。
图4-18中的空气流速是风机的进口或出口速度。这取决于系统的布置是与风机进口还是与出口相关。


     在本节的后面,画出了(图4-23~图4-41)介绍典型的进出口布置的系统情况,对每种布置都列出了适当的系统附加阻力曲线。如果一个系统包括一个以上布置,那么每个布置的系统附加阻力系数则应分别确定,而总的系统附加阻力应加到总的系统压力损失中。
系统附加阻力曲线是按1.2kg/m2的标准空气密度绘出的。由于系统附加阻力与密度成正比,其它密度的效应可这样计算：

             实际系统附加阻力系数=标准系统附加阻力系数×(实际密度/标准密度)

应当注意,系统附加阻力系数只包括系统布置对风机性能的影响。其它管路的额外摩擦损失应加在计算的系统压力损失上。
