如前面所述,主要用在有管路系统的风机通常带有出口管路。在大多数情况下要求风机制造厂将这段管路作为风机的一-部分来提供是不现实的,但是如果系统设计不包括这样的管路那么额定性能是不能达到的。

      某些标准规定了出管路的当量直径,既不大于风机出口面积的110%,也不小于出门面积的85%。同时要求收敛连接件的斜度不超过15°,扩散连接件的斜度不超过7°。

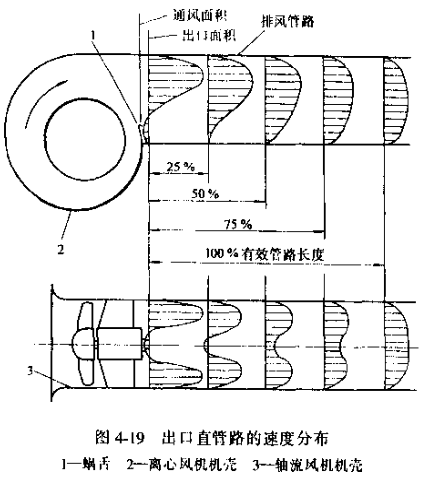

     图4-19示出距风机出口距离不同的速度分布的变化。要想达到100%的有效管路长度,即无系统附加阻力时,应包括过渡段的管路至少延长两个半管路的当量直径长,而在30m/s以上的出口速度下,直管路的长度应是6个当量管路的直径,而当每增加5m/s时,应加一当量管路的直径长渡。


      如果不可能使用100%的有效管路长度,那么系统附加阻力系数应加在系统阻力损失。要想确定所应用的系统附加粗力系数,应计算出们管路的平均速度,并在此速度査到系统附加阻力曲线(图4-18)。可从表4-1选择合适的系统附加阻力。
为了使这种转换更为有,有必要在风机出口和管路间使用一段连接管,使气流逐渐膨胀。这个接管称为“扩散器”。转换效率取决于扩散角和扩散器段的长度与风机通风面积和出口面积之比。
