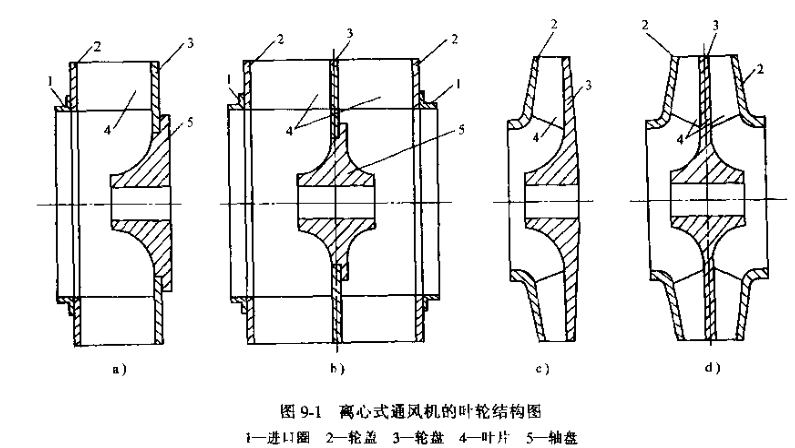

离心式通风机和低压离心式鼓风机的叶轮结构图见图9-1。根据进气口数的不同叶轮分为单吸和双吸两种;还可根据轮盘与轴盘的结合不同,分为铆盘和锻盘(轮盘与轴盘锻成一体)。

叶轮是转子中较易磨损的机件。它所输送的气体中含硬性颗粒越多,则磨损越快。如排送烟气或煤粉的叶轮,常在短期内就被磨损报废。如果磨损过多时,不仅会引起风机的剧烈振动,还可能发生事故。故叶轮不仅要定期检修,有时还要更换新叶轮。

更换个别叶片或制造新叶轮的叶片时,需注意叶片的材料。一般叶片是用普通碳素钢板制成,有特殊要求的风机叶片有用铝板制成。当鼓风机叶轮圆周速度较高时,常采用优质碳素钢板或合金结钢板等制成。在剪切叶片时,注意叶片的出口端边缘应与制造叶片的钢板压延纹路方向相一致。
叶片通常是由压型胎压成。若由锤击而成时,必须注意保持叶片表面的光滑和表面弯曲半径的大小。对于铆接叶轮,若制造叶片折边有困难,则可酌情改为焊接叶轮。装配叶轮上的叶片时,应先将叶片逐一秤过,将质量相等或相差较少的叶片安放在叶轮轮盘的对称位置上,借以减小叶轮的偏心,从而减小叶轮的不平衡度。铆接叶轮的叶片与轮盖和轮盘(轴盘)的对应孔,最好配钻或配铰。
叶片位置安装正确与否,对风机性能影响较大,故在安装叶片时必须符合下列各项规定。
1)离心式通风机的叶轮出口端相对气流角β₂允差为+1°(后向叶轮β₂<90°),-1°(前向叶轮β₂>90°)。
2)离心式通风机叶片的垂直度允差为1:100。
