一、简介
     ZLX型罗茨鼓风机消声器,是为全国联合设计的L型罗茨鼓风机系列产品而研制的消声器,它采用带有中间吸声芯的阻性环形结构,用超细玻璃棉作为吸声材料,并且有压力损失小、消声效果好、结构简单、装拆方便等优点,可适配于更新的罗茨鼓风机L系列和旧的罗茨鼓风机进、出口出气口上,也可用于其它离心鼓风机、离心通风机。配用消声器后可获得消声值≥25AB(A)的消声效果。
二、产品名称
ZLX型罗茨鼓风机系列消声器分为ZLX-1、ZLX2、…、ZLX-9共九个机号。示例:ZLX6

Z——表示阻性消声
L——表示罗茨鼓风机。
X——表示消声器
6——表示第6号消声器。
三、主要性能参数

2.消声器的阻力系数ξ≤1.0
消声器压力损失                            △P=ξρv²/2
式中v——-消声器内气流平均速度(m/s);
       ρ——气体密度(kg/m³)。
消声器总压力损失包括两端变径臂,在20m/s风速以下为134.14(Pa)
3.消声器允许使用范围:
消声器内平均气流速度v≤20m/s
消声器内气体温度≤200℃
消声器允许承受的最大气体静压≤58842Pa
气体含尘量≤150mg/m3
消声器不允许在有油雾、水雾、水蒸气雾的气体条件下工作,不允许腐蚀性气体通过。对于有特殊使用要求时,应订货时说明。
四、性能及外形尺寸

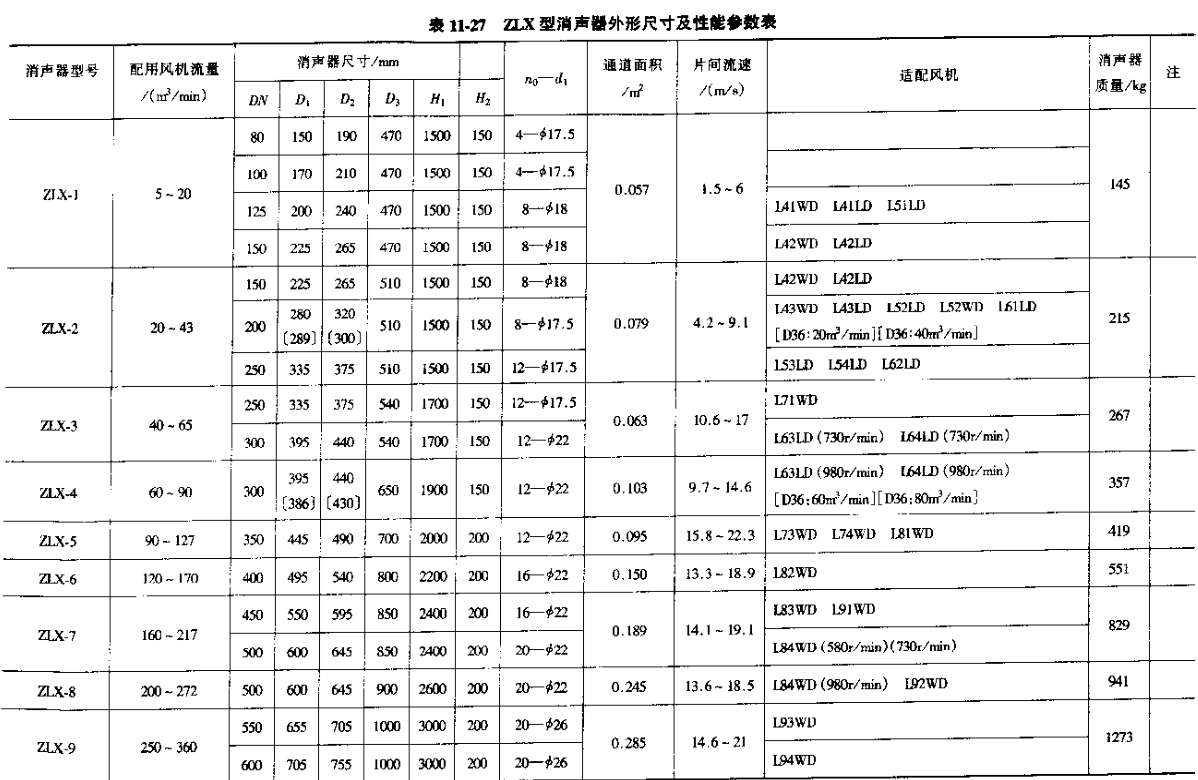

消声器性能、外形尺寸及适配风机的选用见表11-27。

五、安装、使用与维护
1)ZLX型消声器直接安装于罗茨鼓风机散开的进、出气口上,也可以串接在进、出气管道上.,允许垂直或水平安装,但应以近风机安装为宜。
2)安装时,消声器连接法兰面上应使用橡胶板等弹性垫以隔断固体传声,并保证气密。
3)安装时,消声器本身的质量不应直接支承在风机上,以免引起变形,可以用适当的支架在消声器外壳或法兰部位支承其质量。
4)在可能有杂物吸人消声器的环境下消声器进气口应加装钢板网等必要的防护网罩。消声芯应定期检修。
5)当消声器的法兰尺寸与连接管道不相适配时,允许通过变径管连接。
6)消声器也可以安装在密闭的机房侧墙或屋顶上,而不与风机直接连接,以达到密闭隔声及通风降温的目的,一般可以取得良好的效果。
7)安装消声器时应按具体情况采用相应的隔声、吸声等必要措施,以降低机壳辐射噪声，达到综合治噪的目的。
8)消声器使用、运输、储存过程中应避免雨水、油雾、水蒸气等直接进入消声器,并应避免大量含尘气体或腐蚀性气体进入消声器以延长使用寿命。
9)ZLX型消声器除了与L型罗茨鼓风机配套外,也可以在本消声器允许使用范围内与其它风机配套使用。
10)本系列消声器两端采用平面对焊钢制管法兰(PN0.,25MPa,GB9115.1-88)。也可根据用户要求另行制作。
