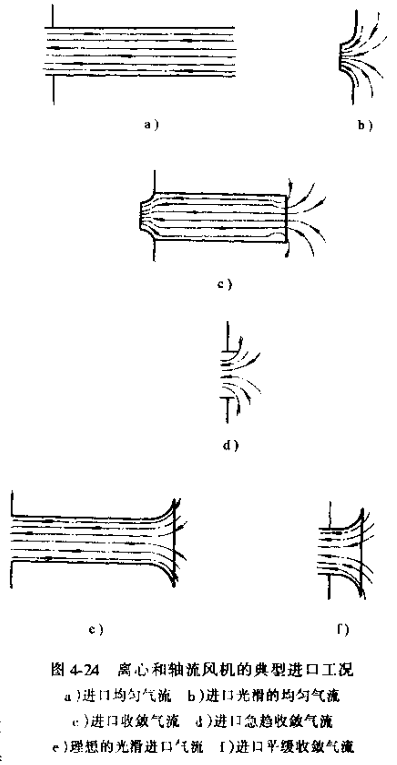

主要用作引风用的一些风机,带有进口管路。离心式和轴流式风机的典型进口工况见图4-24。图4-24a表示带管路的进口条件,图4-24b表示不带管路的条件,图4-24c表示带喇叭状进风口的条件。图4-24d表示进入边缘锐利的管路气流,在那里形成气流收缩。气流收缩引起气流面积的减少继而迅速扩散又会产生损失,这种损失可以视为系统附加阻力。在风筒或风机进口安装一个圆形集流器就会大大消除这种损失。如安装这种光滑的集流器不太可能,一个收敛的锥形接头也会显著地减小能量损失,甚至在风筒端部安装一个简单的扁平法兰也会使通过不带法兰的集流器的损失减小一半。图4-24e为理想而光滑的风筒进口,图4-24f为喇叭式进口产生进入风机的饱满气流。

    标准中规定进口风筒的横截面既不得大于风机进口画积的112%,又不得小于风机进口面积的92%。连接件的斜度规定为收敛15°,扩散7°。
