当位于风机进口平面的气流受到障碍时,就会引起风机性能的降低。常常遇到的进口障碍有结构件、立柱、蝶型阀、风门和管线等。风机轴承、轴承座、进口导叶、进口词节风门、驱动机构护罩和电动机等附属设备也会形成进口障碍。

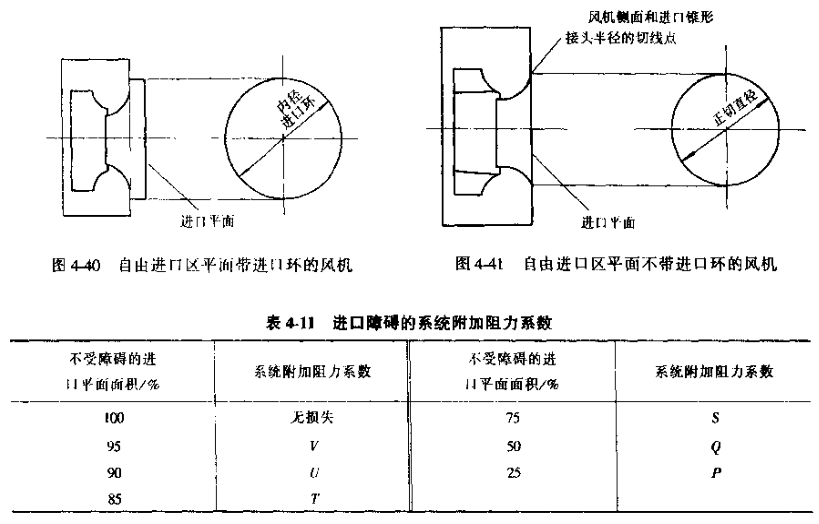

      风机进口的障碍可用进口平面面积的不受障碍的百分比来表示,这样做比校方便。由于很多风机的进口锥形接头的形状不同,所以规定风机进口平面面积有时是困难的。为克服这一困难所采取的常规作法有:如提供进口环(图4-40),风机进口的平面面积可通过此环的内径来计算。若没有提供进口环时,那么风机进口的平面面积由以风机的进口锥形接头为半径的风机机壳的切线点来确定,图4-41为自由进口区平面不带进口环的风机。

    将有障碍的剖面图投影在进口的剖面上,即可计算出进口面积不受障碍的百分比。然后用得出的修正进口速度在系统附加阻力曲线图上查找,继而从那个进口面积无摩碍的百分比所列的曲线上可确定系统附加阻力系数。见表4-11。
