产品介绍

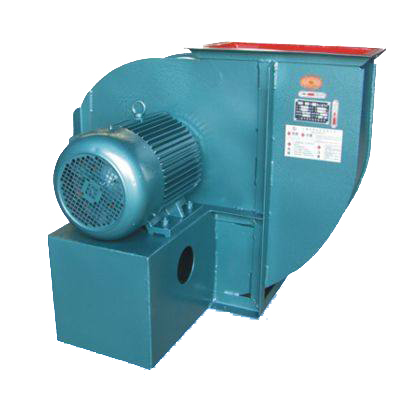

T4-72型离心风机用途

一般用于工厂或较大建筑物的通风换气，它既可输入气体，也可输出气体。它输送的气体为空气或其他不自燃、不挥发、对人体无害、对钢铁材料无腐蚀之气体。气体内不得含粘性物质，所含尘土及硬质颗粒物不大于150mg/m³ 。气体温度不得超过80°C

T4-72型离心风机结构特点

T4-72型离心风机No.3～6出风口位置为0°～225°，间隔为45°，传动方式为A式传动；No.7～20出风口位置为0°、90°、180°，其中N07～12传动方式为C式或E式传动，No.16、No.20传动方式为B式传动。风机可制成右旋和左旋两种型式。从电机一端正视，叶轮顺时针旋转者称右旋风机，以“右”表示，反之称左旋风机，以“左”表示。

T4-72型离心风机No.3-6风机主要由叶轮、机壳、进风口等部分配直联电机而组成；No.7-20除具有上述部分外，还有传动部分等。叶轮由10个后倾的圆弧薄板型叶片、曲线型前盘和平板后盘组成。均用钢板制造，并经动、静平衡校正，空气性能良好，效率高、运转平稳。机壳做成二种不同型式。No.3-12机壳作为整体，不能拆开。No.16、No.20的机壳制三开成式，除沿中分水平面分为二半外，上半部再沿中心线垂直分为两半，用螺栓连接。进风口制成整体，装于风机的侧面，与轴向平行的截面为曲线形状，能使气体顺利进入叶轮，且损失较小。传动部分由主轴、轴承箱、滚动轴承、带轮组成。
