产品介绍

一. 风机的用途

   MQS5-54 系列离心通风机具有压力高、效率高、噪声低、气体流动效果好、性能曲线平坦，高效区宽广、结构紧凑、维修方便等特点，一般温度不超过80℃，适用于煤粉、木屑、纸屑的输送，如性能合适，也可应用于其它方面。

二. 风机的型式

   1、本风机为悬臂支撑结构，单吸入结构型式。有№5、6、8、10、12.5等机号；如用户要求，我们也可设计非标机号。

   2、风机可制成右旋和左旋两种型式：从电机一端正视，叶轮如按顺时针方向旋转，称右旋风机，以“右”表示；叶轮如按逆时针方向旋转，称左旋风机，以“左”表示。

   3、风机的出口位置以机壳的出口角度表示，“右”旋和“左”旋均可制成以下基本角度：0°、45°、90°、180°、。如用户要求，我们也可设计非标角度。

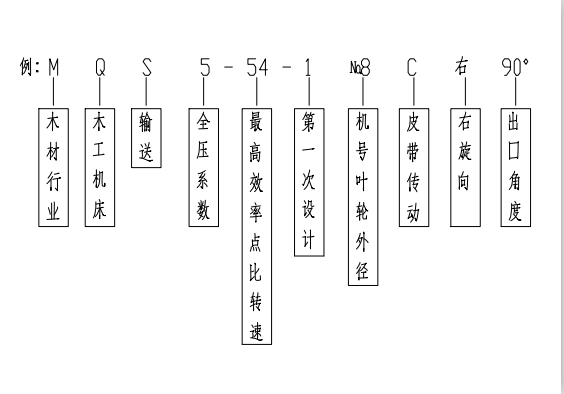

4、产品全称举例如下：MQS5-54  №8C   右90°



三. 主要组成部分的结构特点

风机主要由叶轮、机壳、进风口、调节门、传动部分等组成。

1、叶轮：由后倾叶片焊接于弧锥形的前盘与平板形的后盘中间，保证了风机高效率，低噪声，高强度，在叶轮的易磨损部位堆焊了耐磨层、延长了叶轮的使用寿命。整个叶轮用高强钢制作，并且叶轮经过动平衡校正。为安全运行提供了可靠保证。

2、机壳：采用双层结构，用普通钢板焊接而成的蜗形体。在机壳进口处，加有适用于该型风机的进气箱，减小了风机的机壳以及风道的振动，在机壳的外部焊有适当高度的井字筋板，提高了机壳的刚性。机壳上适当的位置开有检测门，清灰门等便于检查及清除叶轮和机壳粉尘堆积。

3、进风口：收敛式流线的进风口制成整体结构，用螺栓固定在风机入口侧。

4、调节门；用以调节风机流量的装置。采用在进气箱的进口处装有若干个翼形叶片的差动调节门，用以调节风机的特性，调节叶片的支撑处装有外球面滚动轴承，调心性能好，转动灵活，使用可靠，调节门配合电动执行器操作，能方便的进行流量的调节。为使调节门各部件正常工作，必须很好的润滑。对通风机的调节门，采用钙钠基润滑脂润滑；对引风机，因气温较高，采用二硫化钼高温润滑脂润滑。

5、传动部分：主轴由优质钢制成，轴承箱按情况（风机的叶轮直径大小和转速的高低不同）选用滚动轴承或滑动轴承。轴承箱上装有温度计和油位指示器，润滑油采用30#机械油，加入油量按油位标志的要求。滑润油需过滤后才能注入轴承箱。安装时，需加装输水管，冷却水温度不大于28℃，耗水量为0.5～1m3/h，压力不大于0.3MPa。
