产品介绍

一、用途

本风机适合于配有省煤器(预热器)和消烟除尘装置的0.5~35t/h工业锅炉选用。凡进气条件相近,性能又相适应者均可选用,但最高进气温度不得超过250℃。特殊要求可定制耐高温、耐腐蚀型，耐温800℃。

在引风机前必须加装除尘效率不低于85%的除尘装置,以降低进入风机的烟气含尘量，不但减少了烟气对环境污染,而且降低了烟尘对风机的磨损,有利提高风机的使用寿命。

二、型式

1)该风机制成单吸入,机号有№4、№4.5、№5、№5.6、№6.3、№7.1、№8、№9、№10、№11.2、№12.5、№14、№16十三种。

2)该风机又可制成顺时针旋转或逆时针旋转两种形式,从电机端正视风机。如叶轮顺时针旋转称为顺时针旋转风机,以顺时针表示;叶轮逆时针旋转,称为逆时针旋转风机,以逆时针表示。

3)风机的出口位置以机壳的出口角度表示。顺时针旋转风机、逆时针旋转风机均可制成0°,45°、90°、135°、180°、225六种角度。

三、结构特点

当前工业锅炉系列较多，燃用煤质优劣悬殊，配用的除尘器、省煤器阻力不一，所需的引风机的风量、风压差异较大。考虑到风机的经济性和适应性，故提供Y8-39和Y9-38型两个系列风机供用户选用。相同的两个系列风机的联接及安装尺寸相同。风机由叶轮、机壳、进风口、传动组、调节门等部件组成。

1)叶轮材料为Q345(由于使用环境不同也可用耐腐材料、耐温材料等）长短相间前向弯曲叶片。叶轮成型后经静、动平衡校正,因此运行平稳可靠。

2)机壳用钢板焊接成蜗形壳整体。在蜗板上开有清灰门，便于清除叶片和机壳内的积灰,

保证叶轮的平衡性和气动性能。

3)进风口制成收敛式流线形的整体结构,用螺栓与前盖板组固定。

4)传动组由主轴、水冷轴承箱、联轴器等组成。

主轴由优质钢制成。采用滚动轴承,轴承箱有整体式和部分式两种形式。№4~№6.3采用整体式轴承箱;№7.1~№16采用部分式轴承箱。两种轴承箱上均需通冷却水。耗水量因工作温度和环境温度的不同而异,一般按0.5~1m3/h考虑。轴承箱上装有温度计和油位指示器,轴承箱内润滑油采用全损耗系统用油L-AN46,加入油量按油位标志的要求。

5)调节门是用来调节风机流量大小的装置。调节门叶片为花瓣形,轴向安装在进风口前面。由于采用了外部传动的结构,转动灵活方便。调节范围由90°(全闭)到0°(全开)。调节门的扳把位置从进风口方向看,在右侧对右旋转风机板把从下往上推是全闭到全开方向;对左旋转风机,扳把从上往下拉是由全闭到全开方向。为使调节门各部正常工作,必须很好地润滑,润滑脂采用高温(260℃)膨润土脂,使风机在高温运转时仍能保证润滑作用。

四、性能的选择与应用

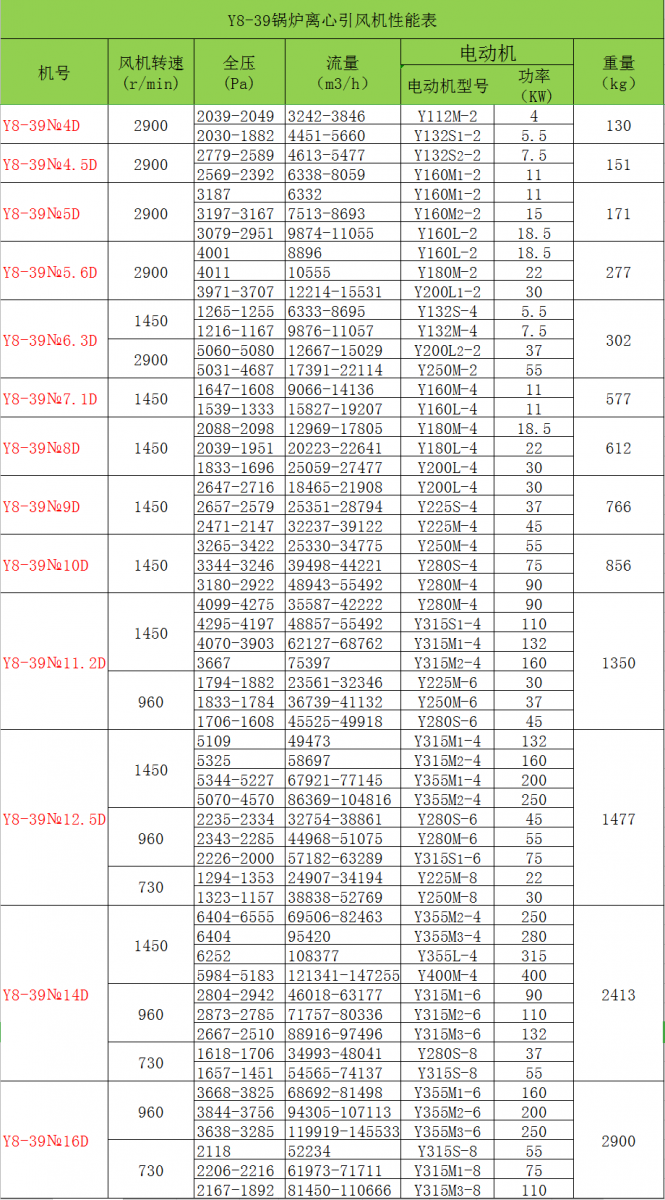

1)设计和使用单位根据所需要的流量和全压,在性能表中确定所选引风机的机号,具体性能及配用电动机须从表中选用,亦可选用其他型号的电动机,但功率、转速要适当,并在订货时注明。

2)性能表附后,订货时以性能表为准。

3)风机出厂的合格品性能是在额定流量下全压值不超过士5%。

4)性能表与选用表中№4~№6.3按气体温度t=220C、200C,大气压力Pa=101325Pa,气体密度ρ=0.713kg/m³、0.745kg/m³的烟气介质计算。№7.1以上按气体温度t=200C、175℃,大气压力Pa=101325Pa,气体密度ρ=0.745kg/m³、0.784kg/m³的烟气介质计算。带调节门风机的选择曲线与性能表均指调节门叶片为全开(0°)时的参数。

5)如风机使用条件与给定条件不符时性能应按相关公式进行换算。

五、订货须知

订货时须注明风机的机号、风量、风压、温度、转速、风机出口角度和旋转方向，以及电机的型号。

单机供货范围：风机一台，电机一台，联轴器一套，地脚螺栓及其紧固件一套。

注：此重量为风机本体重量，不含电机重量。
