产品介绍

10-21型离心风机的用途:

该风机一般供冶金、石油、化工、粮食、建材工业等部门用于高压强制通(送)风或物、料气力输送。适合于输送空气及无腐蚀性、无爆炸性、不自嫩、不含有粘性物质之气体。介质的温度一般不超过50℃最 高不超过80℃，介质中所含的尘上及硬质细颗粒不大于150mg/m³。

10-21型离心风机的形式:

1.风机制成单吸人，机号有No.8D、9D共2个机号。

2.风机的出口位置以机壳的出风口角度表示。“顺”、“逆”均可制成0°、90°、180°止种角度。

3.风机又可制成顺时针旋转或逆时针旋转两种型式。从传动部正视风机，如叶轮顺时针旋转称为顺时针旋转风机，以“顺”表示;逆时针旋转，称为逆时针旋转风机，以“逆”表示。

4.风机的传动方式均采用D式联轴器直联传动。

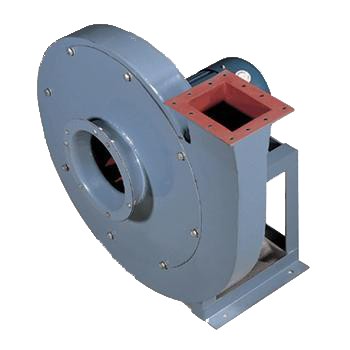

10-21型离心风机的结构:

风机由叶轮、机壳、进风口、传动部等部分组成。

1.叶轮:长、短各有12片前向弯曲叶型叶片，均匀相间地焊接于四圆弧形轮盖与平板形轮盘之间，组成的流道带有无叶扩压器。材质为Q345(16Mn),叶轮经静、动平衡校正，运转平稳可靠。

2.机壳:用钢板焊接成蜗形壳核体。

3.传动部:由主轴、轴承箱、联轴器等组成，主轴由优质钢制成，轴承箱为整体结构，采用滚动轴承、滚动轴承用全损耗系统用油润滑。

4.进风口:敛散式的进风口制成整体结构，用螺栓固定在前盖板上。

10-21型离心风机的性能:

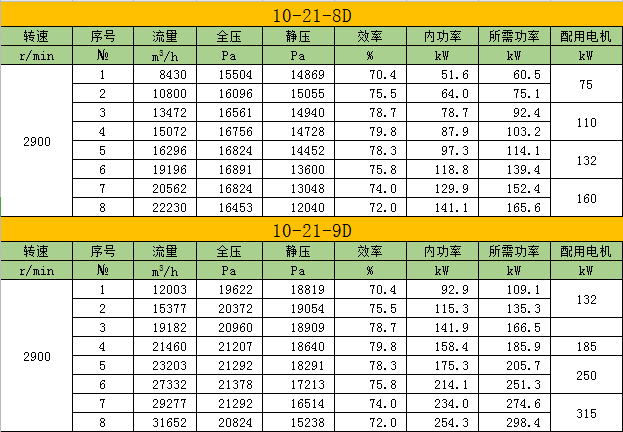

1.设计和使用单位根据所需之流量和全压，在性能与选用件表中确定风机的机号、流量、风压及配用电动机，若电动机规格更改，应保证转速、功率相当，并在订货时注明。

2.性能与选用件表中每一转速的工况点，是将风机无因次特性曲线中全压效率大于83%范围内连续的压力流量曲线，按流量人为地等分成8个性能点供选用，订货时以性能表为准。

订购须知：

周口通用风机厂提醒您在订购风机设备时请再次确认并注明风机的机号、风量、转速、压力、出风口角度以及旋转方向以及电机型号规格参数，有特殊要求请特殊备注。
