产品介绍

10-16型高压离心风机常用于冶炼炉、化铁炉、焚烧炉、锅炉、电镀、养殖、环保和陶瓷窑炉等需要高压送风、鼓风助燃、快速致冷、器皿吹制、玻璃钢化、粉末分离等场合，以及粮油、饲料、矿治、建材、化工等行业的粉粒体、小片状物料的气力运输、风力分级系统。

10-16型高压离心风机用途

风机选型时应参照风机性能表中的参数选择，性能表每一转速的性能是按照流量等分为六个性能点，性能表中的参数均是在标准状况下的空气介质计算，如使用条件有变化，请在选型时特殊说明。

10-16型高压离心风机专用于年产20000t硫酸炉底通风及一般冶炼炉及高压强制通风，并广泛用于物料输送。可适用于输送空气及无腐蚀性、不自燃、不含有粘性物质的气体。输送介质温度最 高为80摄氏度，介质中所含尘土及硬质颗粒不大于150mg/m³。

10-16型高压离心风机型式

1）风机为单吸入。机号有N06.8、7.1、7.4、8.1四个机号。

2）风机又可制成顺时针旋转或逆时针旋转两种型式：从电动机一端正视，如叶轮按顺时针方向旋转称顺时针旋转风机，以"顺"表示；按逆时针方向旋转，称逆时针旋转风机，以"逆"表示。

3）风机的出口位置以机壳的出口角度表示，"顺""逆"均可制成0°、90°和180°，共三种角度。

4）风机的传动方式为D式。并制成整体结构，安装方便。

10-16型高压离心风机结构

风机叶轮、机壳、进风口、传动组、整体支架等组成。

1）叶轮上有长短叶片各14片，均属前向弯曲叶型。叶轮成形后经静、动平衡校正，因此运转平稳可靠。

2）机壳用普通钢板焊接成蜗形壳整体。

3）进风口作成收敛式流线形的整体结构用螺栓与前盖板组固定。

4）传动组由主轴、轴承箱、联轴器等组成。主轴由优质钢制成。轴承箱为整体结构，采用滚动轴承、滚动轴承用机械润滑。

5）整体支架用普通钢板及型钢焊接而成。

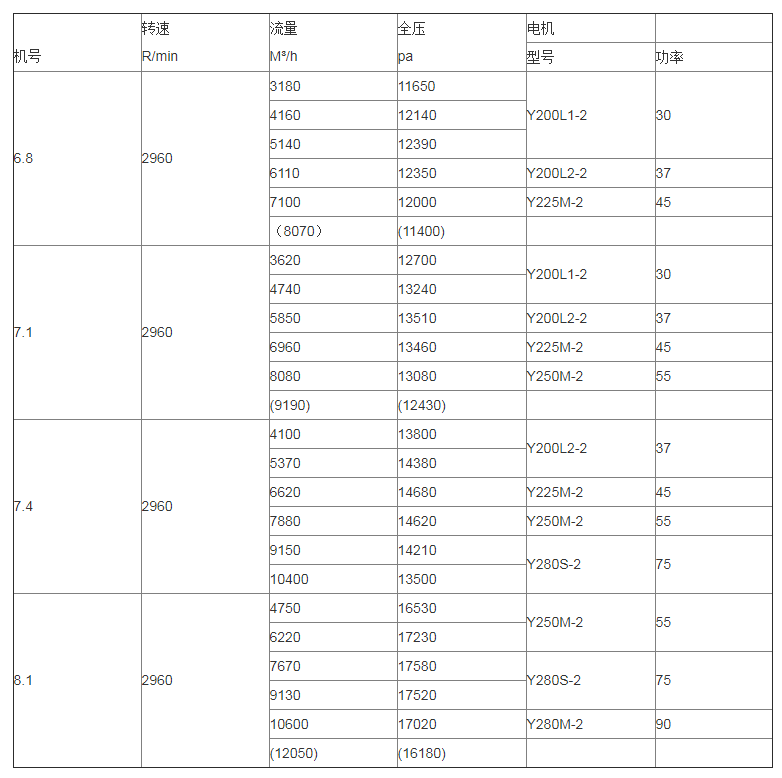

10-16型高压离心风机参数表
