产品介绍

1.用途

8-09型化铁炉专用高压离心风机,适合于1t/h、2t/h、3th、5t/h、7th熔化率的化铁炉鼓风性能要求。该风机还可作为各种熔炉、锻冶炉的鼓风用,也适用于输送空气及无腐蚀性、不自燃、不含有粘性物质的气体。输送介质的温度不超过80C,介质中所含的尘土及硬质细颗粒不大于150mg/m2。
2.形式

相关产品：9-12型高压离心风机

8-09型高压离心风机的型式：

（1）8-09型风机为单吸入，8-09型风机我公司设计机号有№6.8A、7.1D、7.7A、8D、8.5D、9D六个机号。

（2）8-09型风机机壳制成顺时针旋转或逆时针旋转两种型式。

（3）风机的出口位置以机壳的出口角度表示，“顺”、“逆”风机机壳制成0度、90度、180度。

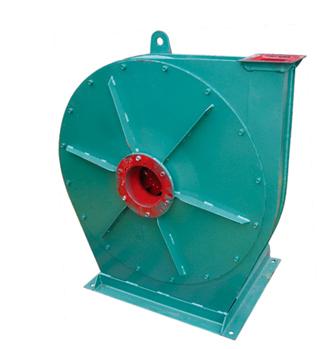

8-09型高压离心风机的结构风机主要由叶轮、机壳、进风口、传动组、密封件、底座等组成：

（1）叶轮：叶轮按新的高效前向风机理论设计，叶片数20长+20短，叶轮成形后，经静、动平衡校正，故运转平稳。

（2）机壳：用普通钢板焊接成蜗形壳整体。

（3）进风口：做成收敛式流线型的整体结构，用螺栓固定在前盖板上。

（4）传动组：由主轴、轴承箱、联轴器等组成。主轴由优质钢制成，轴承箱整体结构。采用滚动轴承，滚动轴承用润滑脂润滑。

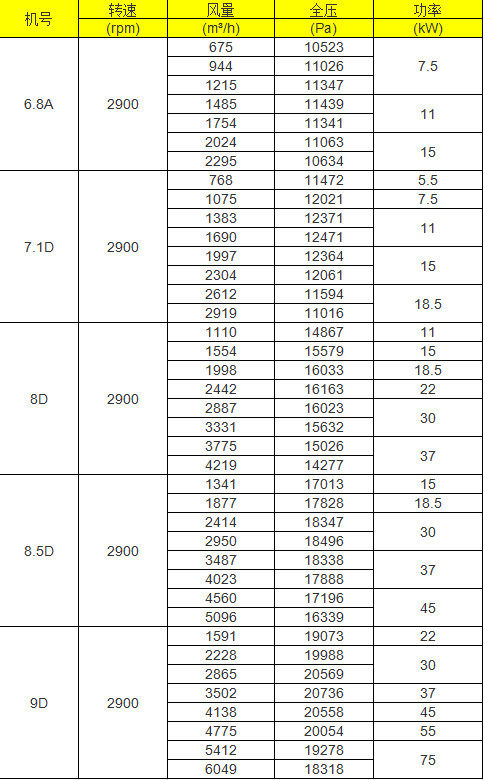

8-09型高压离心风机参数对照表：
